电机测试平台安装调试：这几个“命门”没拿住，数据=“废纸”
平台买回来了，安装做不好，精度再好也白搭。电机测试平台的安装调试，是确保测试数据准确、可靠的基石。这是一个系统性工程，涉及机械、电气、测量等多个领域。
安装前准备：地基不牢，后面全白搞
场地要求：安装区域地面须平整、坚实，具有足够的承载力。通常要求地面水平度误差≤0.1mm/m，承载力不低于平台额定承载的1.5倍。对于重型平台，可能需要浇筑厚度≥30cm的混凝土基础并预埋锚栓。
环境控制：场地应远离机床、风机等明显振动源，距离≥5米。高精度测试场所，环境温度宜保持在20±5℃。平台四周需预留至少50-80cm的操作和维护通道。

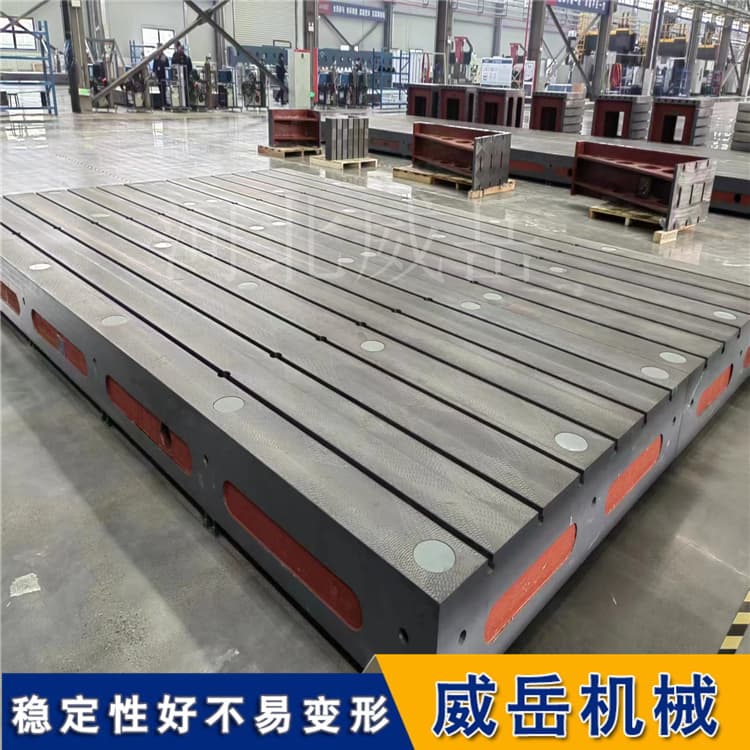

平台检验：开箱后仔细检查平台本体有无磕碰、锈蚀，核对T型槽规格、平面度等级是否符合要求。电机试验建议选用0级或1级平台，检查台面无磕碰、划痕，T型槽边缘光滑无刺。查看厂家提供的材质报告与精度检测证书。
工具准备：根据安装精度要求，备齐测量工具——合像水平仪（精度0.02mm/m以上）、激光对中仪、百分表、框式水平仪、塞尺。安装工具包括扭矩扳手、起重设备、调整垫铁、防锈润滑脂等。
核心安装工艺：水平度和同轴度是命门
平台就位与粗找平：将平台吊运至预定位置，初步对齐地基基准线。使用框式水平仪，在平台的纵向、横向和对角线方向进行多点粗测。通过调整平台底部的调整垫铁或调平螺栓，将水平度初步调整至0.1mm/m以内。
精调水平：换用更高精度的合像水平仪，在平台工作面上按网格布点（如每500mm一个测点）进行测量。通过微调垫铁，使平台整体的水平度达到设计要求。高精度平台通常要求≤0.02～0.05mm/m。
电机测试底板的安装精度直接决定扭矩、转速、效率等核心数据的可靠性。若安装偏差超0.03mm/m，可能导致电机与测功机同轴度误差大，扭矩测试误差从0.5%飙升至3%以上；调试不到位则会引发振动干扰，使测试数据重复性偏差超5%。
同轴度校准：这是调试的重中之重。将电机、扭矩传感器、测功机等设备吊装到平台T型槽上，并进行对中。使用激光对中仪进行精细调整，确保电机轴与负载设备的同轴度达到要求——一般要求径向偏差≤0.02mm，端面跳动≤0.01mm。校准后，按规定的扭矩和顺序锁紧所有设备的固定螺栓。
用百分表固定在电机轴端，转动轴体检测径向跳动（≤0.01mm），若超差，微调电机底座位置，直至同轴度误差≤0.005mm。
紧固与二次灌浆：初平合格后，对地脚螺栓孔进行无收缩二次灌浆。待养护期满，使用扭矩扳手按对角、均匀、分次的原则紧固地脚螺栓至规定扭矩。紧固后需立即复测水平度，如有变化，需再次微调。
减振装置：若测试精度要求高，需在平台底部与地面间安装减震器。确保每个减震器受力均匀，减震效率通常需达到85%以上。振动传递率应控制在≤15%。
调试与验收：先空载，后加载
调试应遵循“先单机，后联调；先空载，后加载；先低速，后高速”的原则。
电气与测控系统调试：断电核对接线正确性，测试绝缘电阻，确认电源参数匹配。对电压、电流、扭矩、转速等传感器进行单点或多点校准，确保测量值与标准源一致。检查数据采集、软件通讯和保护功能是否正常。
安全检查：确认急停按钮、安全门、过载保护、温度保护等全部有。调试时严禁跨越运行设备，出现异常立即停机断电。
振动检测：在底板四角安装振动传感器（采样频率1000Hz），测试空转状态下振动幅值（要求≤0.005g）。若振动超标，检查是否存在螺栓松动（重新紧固）或地面共振。
电机测试平台的安装调试，是“细节决定精度”的典型工艺——从找平的微米级控制，到同轴度的校准，每一步都需严格把控。只有把这些关键环节做到位，才能将平台打造成稳定可靠的测试基准。
