T型槽地轨选型：截面/槽宽/材质“三兄弟”，选错一个都别扭
选T型槽地轨，把截面尺寸、T型槽规格、材质牌号三个核心参数搞清楚，基本就能选对。
截面尺寸：决定承载能力的关键
地轨的截面尺寸宽×高是决定承载能力的关键参数，范围从150×150mm到400×450mm甚至更大。截面越大，抗弯刚性和承载能力越强。地轨的承载能力与截面惯性矩成正比，截面高度对刚度的影响大于宽度，加大高度比加大宽度更有效。
选截面尺寸的时候，先把设备的总重量和支撑点分布搞清楚。把所有设备的静态重量加起来，预留1.2倍以上的安全系数。如果设备本身冲击载荷比较大，比如做跌落测试或者有频繁启停的工况，系数可以适当放大到1.5。
地轨跨度大于4米时，中间要加辅助支撑，防止自重导致变形。这个距离的经验值来自实际使用反馈——超过4米跨度不加支撑，地轨中间会因自重产生可见的下垂。如果总长度超过30米，需要预留2-3mm/m的伸缩缝，防止热胀冷缩导致变形开裂。伸缩缝用弹性密封胶填充，既不影响精度又能吸收变形量。
T型槽规格：对着螺栓选
T型槽规格要根据设备地脚螺栓的尺寸反向选择。槽宽比螺栓直径大4-6mm比较合适——选小了螺栓穿不过去，选大了螺栓头在槽里卡不紧。
常用槽宽18mm、22mm、28mm、36mm等。28mm槽宽适配M16螺栓，这是工业设备中比较常见的规格。槽深通常为槽宽的1.2到1.5倍，保证螺栓头完全沉入槽底，螺杆伸出长度足够安装压板。
槽距的选择要看使用场景。装配宜用密布槽如100mm间距，螺栓总能找到合适的固定位置，适合多品种小批量装配。重载场景宜用稀疏槽如200mm间距，保证槽间铸铁壁的强度，铸铁壁太薄会导致承载能力下降。
材质和精度等级
材质方面，常规场景选用HT250或HT300，抗拉强度高、加工性好。重载或复杂环境选QT500-7或QT600-3球墨铸铁，耐磨性和抗变形能力更优。球墨铸铁的延伸率比灰口铸铁高很多，抗冲击性能更好。
精度等级方面，0-1级检测级用于三坐标测量等高精度场合，平面度≤0.01mm/m。2级装配级用于发动机装配等，平面度≤0.05mm/m。3级物流级用于AGV小车导轨，侧重耐磨和直线度。
安装方式和表面处理

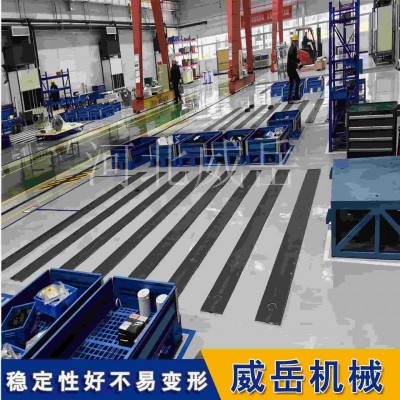

地轨的安装方式有预埋式、压板固定式和调整垫铁式三种。预埋式地轨直接浇筑在混凝土基础中，稳定性好，适合长期固定不移动的场景。压板固定式用压板把地轨固定在地面上，拆装方便，适合需要调整布局的车间。调整垫铁式用垫铁支撑地轨，通过调节垫铁来调平，精度可控，适合对水平度要求高的测试台架。
表面处理方面，地轨工作面可以发黑处理或者涂防锈油。发黑处理能形成致密的氧化膜，防锈效果持久，但成本较高。涂防锈油是常规做法，需要定期维护。
选型流程
选型可以按这个顺序走：先根据设备总重和支撑点分布确定截面尺寸，再根据地脚螺栓规格确定T型槽槽宽和槽距，然后根据使用场景确定精度等级，z后根据负载和冲击情况确定材质牌号。把每个参数都跟实际工况对一遍，选出来的地轨就能用得住。
