三维柔性焊接平台在工程机械领域的应用-重型工件焊接方案
工程机械领域的重型工件（如挖掘机斗杆、起重机臂架、装载机车架），普遍存在“重量大（5-30吨）、尺寸超（3-10米）、焊缝复杂（多道厚板拼接）”的特点，传统焊接方案依赖专用工装，不仅换产周期长（1-2周），还易因工装刚性不足导致焊接变形，合格率仅85%左右。而三维柔性焊接平台凭借“强承载、可重构、高精度”的特性，能针对性解决重型工件焊接痛点，将换产时间缩短至1-2天，焊接合格率提升至98%以上。本文详解平台在工程机械重型工件焊接中的核心应用方案。
一、重型工件焊接核心痛点与平台适配逻辑
工程机械重型工件焊接的三大核心痛点，恰好对应三维柔性焊接平台的三大优势：

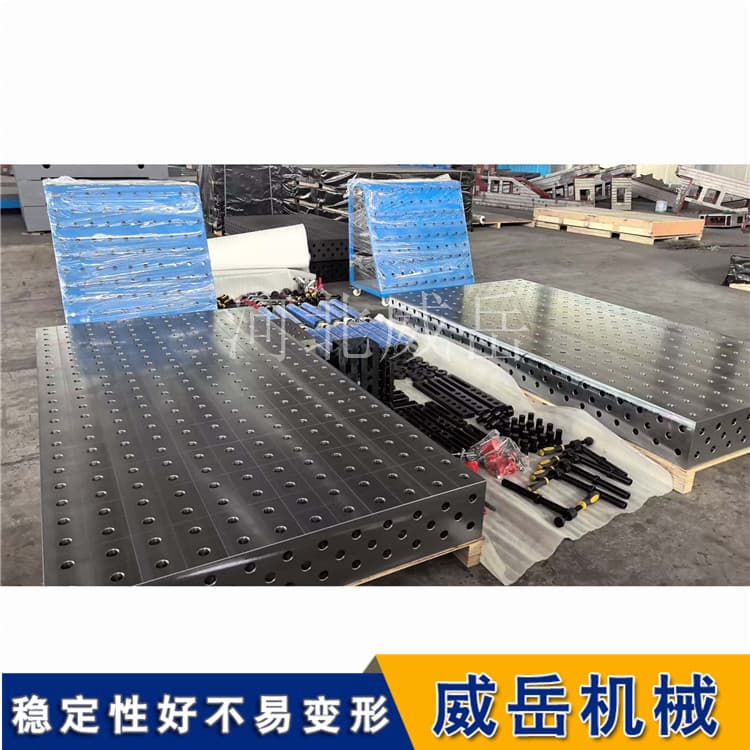

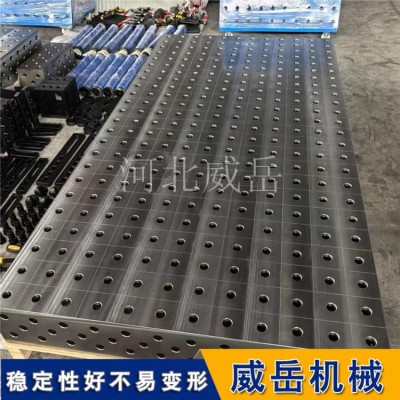

重载易导致工装变形—平台采用QT600球墨铸铁材质（抗拉强度≥600MPa），台面厚度≥200mm，底部十字筋板间距200-250mm，形成密集支撑结构，2000×6000mm规格平台额定承载可达50吨，30吨重型工件放置后台面挠度≤0.03mm，远低于传统钢制工装0.1mm的变形量，避免因工装变形导致的焊缝错边；

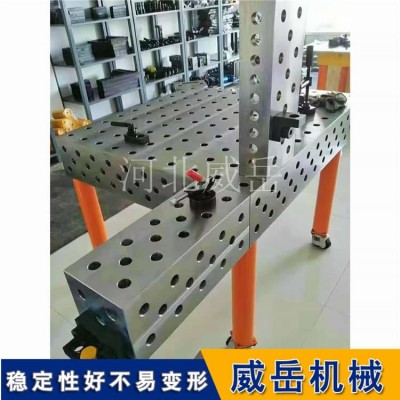

多品种换产工装投入大—平台通过标准化模块（重型支撑块、加强型角尺、强度锁紧销）组合，适配斗杆、臂架、车架等不同工件，无需为每种工件定制专用工装（单套专用工装成本20-50万元），换产时仅需调整模块布局，1-2天即可完成新工件焊接准备，大幅降低工装投入；
复杂焊缝焊接可达性差—平台预留标准化接口，可与10吨级变位机（0-360°旋转，翻转力矩≥50kN・m）、多轴焊接机器人无缝对接，变位机带动重型工件调整角度，机器人配合完成多角度厚板焊缝（如V型坡口、U型坡口）焊接，避免人工翻转工件的安全风险与效率损耗。
三、应用效益与实操注意事项
1.核心应用效益
效率提升：重型工件换产时间从1-2周缩短至1-2天，焊接效率提升40%，工程机械厂单条臂架生产线日产量从5台提升至8台；
成本降低：专用工装投入减少70%，年节省工装成本100-200万元；焊缝返工率从15%降至2%，年减少材料浪费与人工成本30万元以上；
质量优化：重型工件焊接尺寸公差达标率从85%提升至98%，焊缝探伤合格率从88%提升至99%，满足工程机械行业严苛的质量标准。
2.实操注意事项
选型适配：按工件重量1.2倍选择平台额定承载（如25吨工件选30吨以上平台），台面尺寸需覆盖工件长度+500mm操作空间；
模块选用：重型工件焊接需选用加强型模块（支撑块承重≥5吨/个，锁紧销扭矩≥300N・m），避免普通模块因过载损坏；
在工程机械向“大型化、定制化”发展的趋势下，三维柔性焊接平台为重型工件焊接提供了“柔性化、高精度、低成本”的解决方案。它不仅能适配多样重型工件的焊接需求，更能通过与自动化设备的协同，提升焊接效率与质量，帮助企业在激烈的市场竞争中降低成本、缩短交付周期，成为工程机械焊接生产线升级的核心装备。
