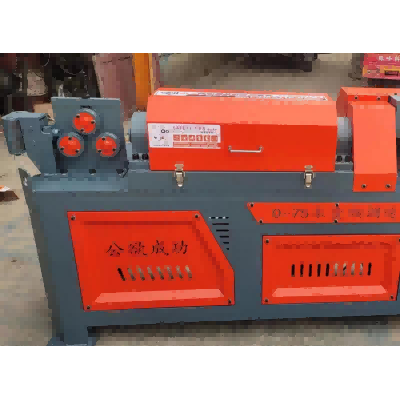

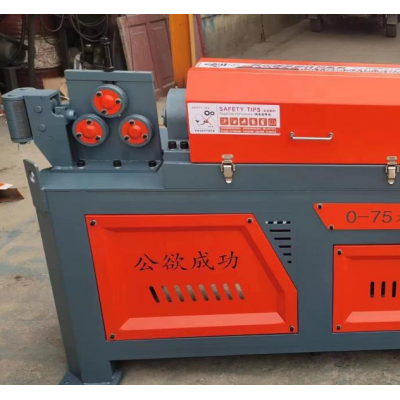

数控钢筋调直切断机 调直结构 液压切断 电气控制欢迎采购

本机主要有调直结构、液压切断，电器控制部分等组成。

调直部分

调直结构：主要靠对称的调直轮和调直框的旋转供线材在双曲线作用下来消除应力，从而完成线材的调直工作。

送料部分：该部分主要有牵引箱一套，靠减速机把动力通过系列传动，从而带动一对牵引轮来完成送料工作。

切断部分主要由电机、齿轮泵、电磁换向阀、溢流阀、积成块、活动小车、平衡轨道、高压油管、油池等组成。切断***缸座上装配的固定刀圆刀相剪切，从而把经过圆刀的线材剪断。由于线材在运行过程中切断，切断时的瞬间阻力推动活动小车前行，形成跟刀运动。刀回位后，活动小车在弹簧作用下被拉回复位，成待切状态。

料架部分：当调直好线材通过活动小车上的圆刀，进入收料架后，顺着收料架前行到达规定尺寸，通过冲击定尺上的接近开关，这时接近开关发出信号给电器控制柜的交流接触器控制电磁换向阀换向，把圆刀孔中行进的线材切断，此时在电控柜中间时间继电器的作用下再次控制电磁换向阀换向，换向后电磁阀处在中位，成待切状态。当线材冲击接近开关时，同时发给计数器信号，供计数器计一次数，达到规定的切断根数后，计数器自动断电，切断了系统运行的电路，形成自动停机。
