大跨度钢屋盖铸钢件

大跨度钢屋盖，由于结构不连续、大悬挑、曲面造型复杂且平面尺度超限使得钢屋盖空间受力异常复杂，其中柱分叉节点、柱顶多杆节点采用了铸钢节点型式。

工程钢屋盖南北长358m不设变形缝，呈大瀑布造型，屋盖开洞达1800 平方米、顺轨向z大跨度达 86m，z大悬挑约30m，结构不连续、大悬挑、曲面造型复杂且平面尺度超限使得钢屋盖空间受力异常复杂。为控制屋盖在开口处的变形、提高屋盖的整体性，选用四角锥网架结构体系，瀑布区采用分叉柱支撑网架以减小屋盖的悬挑长度，结合建筑美观要求及节点受力复杂的特点，柱分叉处采用铸钢件，分叉柱柱顶多杆节点采用半铸造半相贯焊连接，铸管间设置数道加劲连接板，形成半铸造半焊接组合的杂交本体，z多达10根网架杆件与铸造本体相连接。铸钢节点为关键受力节点，空间受力复杂且分叉柱柱顶多杆节点半铸造半相贯焊连接形式为首次提出，有必要进行试验验证及有限元数值分析研究。

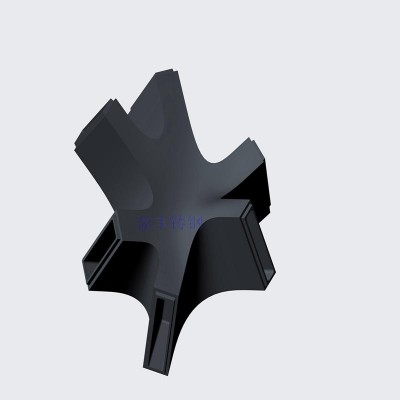

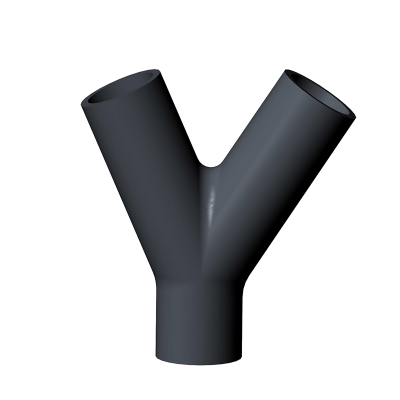

主要铸钢节点类型分为柱顶多杆节点、柱二分叉节点、柱三分叉节点，钢管材质为 Q345GJ、Q345B，铸钢材质为G20Mn5N。铸钢节点内设置肋环、肋板等加强构造。柱顶多杆节点中1杆外径1200mm、2 杆外径 800mm；柱分叉节点中 1 杆外径 1500mm，2 杆、3 杆、4 杆外径 1300~1400mm。铸管的壁厚结合受力及铸造工艺的构造要求确定铸钢节点受力性能良好，安全储备足，可有力的保证工程质量。
