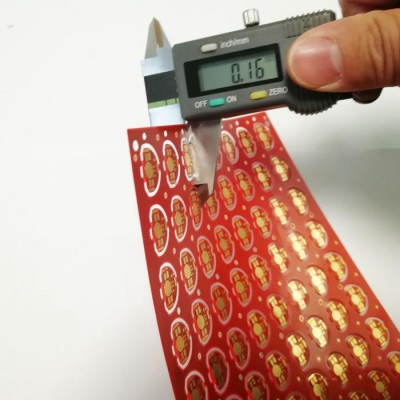

双面PCB超薄板；FR-4超薄玻纤板；深圳超薄电路板厂
深圳市广大综合电子有限公司 成立于2013年，是一家集（PCB电路板）研发，设计，抄板和生产的企业。专注单双面PCB板、PCB多层板、高精密PCB、阻抗PCB、超长PCB，超薄PCB板、无卤素PCB板，软硬结合板及特殊介质材料的电路板。本公司现拥有员工200多名，厂房面积近5000平方米，月产量达20000平方米。生产流程和工艺流程配套齐全，拥有现代化的无尘车间和办公大楼。我司成立至今一直秉承顾客至上、品质为先、以人为本、永续经营的核心理念，以诚信为保证；以求实、创新、团队合作的精神为根本，努力与客户发展互利、双赢、友好的伙伴关系、共同发展。
1.产品类型：单面、双面及多层印制线路板（PCB）
2。加工尺寸：1200mm*600mm
3。加工层数：1-20层
4。加工板厚度：刚性板 0.1mm-4.0mm
5。基材铜箔厚度：刚性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）
6。常用基材：FR-4，
7。工艺能力：
（1）钻孔：z小孔径 0.15MM
（2）孔金属化：z小孔径 0.15mm，板厚/孔径比 4：1
（3）导线宽度：z小线宽：金板 0.05mm，锡板 0.075mm
（4）导线间距：z小间距：金板 0.05mm，锡板 0.075mm
（5）镀金板：镍层厚度：〉或＝2.5μ金层厚度：0.05-0.1μm 或按客户要求
（6）喷锡板：锡层厚度：>或＝2.5-5μ
（7）铣板：线到边z小距离：0.15mm 孔到边z小距离：0.2mm z小外形公差：±0.12mm
（8）插座倒角：角度：30度、45度、60度深度：1-3mm
（9）V 割：角度：30度、35度、45度深度：板厚 2/3z小尺寸：80mm*80mm
（10）通断测试： 大测试面积：400mm*500mm 大测试点：8000点 高测试电压：300V 大绝缘电阻；100M 欧
