一、机床描述
1.机床主要性能及用途

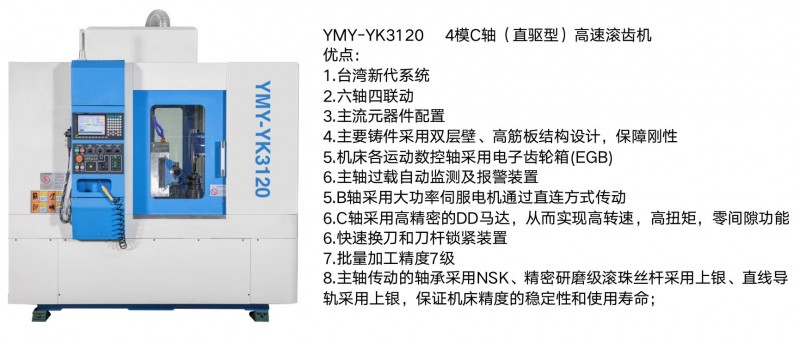

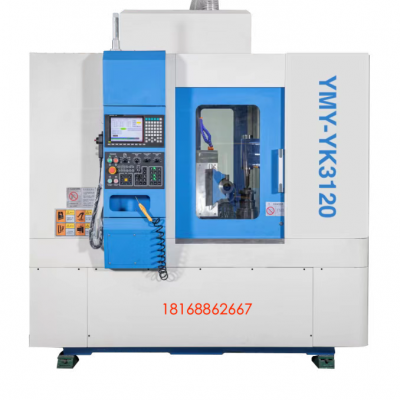

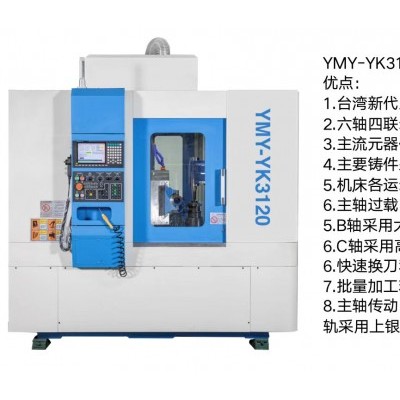

YMY-YK3120为六轴数控（A轴为虚拟自动轴）、四轴联动数控高速滚齿机,另外五个数控轴分别为:
B、滚刀主轴旋转，C、工作台回转运动，X、径向进给运动，Y、切向进给运动，Z、轴向进给运动。机床各数控运动轴均由独立交流伺服电机驱动，用“电子齿轮箱(EGB)”实现分度运动、差动补偿完成用展成法加工各种齿类零件。
a.机床布局:机床采用立式布局,大立柱移动完成径向进给运动；机床的液压、润滑、冷却为完全独立的系统。
b.机床坐标轴及相关运动：
A轴:采用进口圆光栅检测机械末端位移，实现刀架角度调整过程由数控系统自动执行。
B轴:采用大功率伺服电机通过直连方式传动，具有快速换刀和刀杆自动夹紧装置，并设置有主轴过载自动监测及报警装置。
C轴:进口高精度波箱连接伺服电机传动，保证高精度分度。
X轴:采用交流伺服电机通过有预负荷的精密研磨级滚珠丝杆副,丝杆支承轴采用高精度、高刚性组合轴承。导轨采用重切削滚柱线轨实现加工的稳定性。
Z轴:采用交流伺服电机通过有预负荷的精密研磨级滚珠丝杆副,丝杆支承轴采用高精度、高刚性组合轴承。导轨采用重切削滚柱线轨实现加工的稳定性。
Y轴:采用交流伺服电机通过具有预负荷的精密研磨级滚珠丝杆副,实现滚刀自动窜刀，并结合我公司开发的Y轴切向联动进给功能，实现涡轮加工切削高效高精度。保证刀具的均匀磨损，提高刀具寿命，提高产品精度，降低设备使用费用。
Z2轴：拔尖上下运动，采用高精度、高刚性滚柱线轨，拔尖上下运动由液压油缸实现。
c.机床结构特点：主要铸件采用双层壁、高筋板结构设计，既保证了刚性又保证稳定性，冷却油的循环冷却又保证机床的热平衡。
D.机床加工对象：采用展成法原理实现下列齿类零件的加工；圆柱直齿轮、斜齿轮（轴齿轮、盘齿轮）、涡轮、鼓形齿轮、花键、链轮、同步带轮。
2.机床主要技术规格、参数
型号 高速数控滚齿机YK3120
主要技术规格
z大加工模数 4M
加工齿数范围 5-250z
滚刀主轴孔径 BT40
z大加工直径 200mm
可安装滚刀z大直径 80mm
滚刀中心到工作台中心水平 5-200mm
z大加工宽度 300mm
滚刀z大轴向移动量 100mm
滚刀中心到工作台垂直距离 550mm
加工斜齿轮螺旋角 . ±45
滚刀可换芯轴直径 13.16.22.27mm
工作台面直径 160mm
滚刀主轴转速范围（B轴） 2500rpm
工作台转速范围（C轴） 10-500rpm
Y轴交流伺服电机功率 0.85kw
轴向进给速度范围 0.1-1.5mm/Rpm
刀具主轴电机功率（B轴） 7.5kw
液压电机功率 1.5KW
X轴快速移动速度范围 20m/min
工作台直驱电机功率（C轴） 11kw
冷却电机功率 2000W
Z轴交流伺服电机功率 1.8kw
机床外围尺寸 2500*2100*2850
切向运动速度（Y轴） 500mm/min
X轴交流伺服电机功率 1.8kw
机床净重 7.0t
机床几何精度
XYZ轴定位精度： 100mm≤0.003mm B轴回转精度： ≤0.005mm
XYZ轴重复定位精度： 100mm≤0.003mm C轴轴向串动精度： ≤0.01mm
Z轴垂直精度： 150mm≤0.01mm C轴端面跳动精度 ≤0.005mm
Z2轴垂直精度 150mm≤0.01mm C轴回转精度： ≤0.005mm
B轴向串动精度： ≤0.01mm 正侧母线 150mm≤0.01mm
3.机床主要功能及结构
3.1主轴传动的轴承采用NSK、精密研磨级滚珠丝杆采用上银、直线导轨采
用上银，保证机床精度的稳定性和使用寿命；
3.2有全封闭护罩，采用油雾分离器减少烟雾量；
3.3机床采用电子齿轮箱(EGB)，取代传统老式滚齿机的交换齿轮、差动挂轮
的繁琐操作；
3.4滚刀主轴速度范围能适应采用单头或双头滚刀，大、小直径滚刀均能进
行高速、高效滚齿加工；
3.5可选用高精度、高刚性，并能够实现快速更换的滚齿夹具，满足高精度、高柔性的加工需要。
3.6刀具主轴采用伺服电机驱动，并设置有主轴过载自动监测及报警装置：
3.7机床各运动副有可靠防护或密封，以免运动副受到损伤。
二、机床主要配置
1.润滑系统
1.1独立的定量润滑系统；
1.2采用自动润滑装置，对各滑动面及滚珠丝杠实行强制润滑，润滑系统具
备可靠的润滑时间及间隔可调。
2.冷却系统
2.1配置有切削冷功能；
2.2采用对称的铸造床身结构、大流量的循环冷却系统，有利于各个主要部件的热平衡，保正加工精度及精度稳定性。
4.供货方提供的技术文件：
机床操作说明书(包括机械、电气、液压)
5.机床主要元器件配置表
部件名称 产 地
系统 台湾新代
滚珠丝杆（0.008） THK/HIWIN
直线滚柱导轨（H级） HIWIN/NGG
电机Z B C 轴 台湾新代
电机X Y 轴 台湾新代
驱动器Z B C 轴 台湾新代
驱动器X Y 轴 台湾新代
主要电气元件 法国施耐德
主轴轴承组件 日本
油雾分离器 上野机电
液压元件 国产
