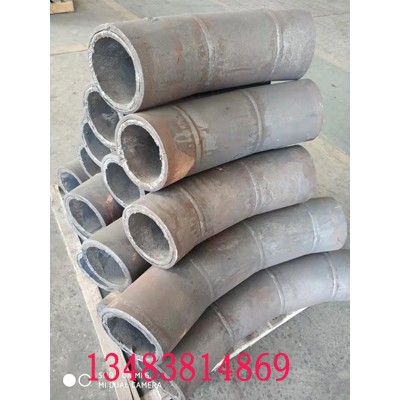

     KMTBCr28双金属复合耐磨管采用复合的合金钢耐磨层，各弯头应为偏心复合，弯头外侧根据工况加厚复合，做到外侧、内侧等寿命设计。为减少输送煤粉的阻力，弯头需圆滑过度，不采用虾米腰焊接方式，保证各个部位的通流内径均为510mm，不能出现凸台。  耐磨内衬层为高铬合金材料（不低于KMTBCr28），使用寿命大于10年，年磨损量小于1.5mm。外侧耐磨内衬层厚度，28mm，内侧层耐磨内衬厚度 22 mm，硬度HRC ≥55

。衬层部分的外管55810，连接管50810，外接环55822，材料为10

钢。所用钢管可以选用无缝管（或焊接钢管），其性能应符合GB2087、GB8163的要求。  4.2 双金属耐磨复合弯头内外表面应平整光洁，无毛刺、毛边、无裂纹、疏松、气孔或气泡；耐磨弯头内壁应光滑，不得产生积粉现象。弯头应具有良好的抗热震性能，在有温度急剧变化或焊接连接时，不会因为内外层的膨胀或收缩不一致而导致耐磨管内层破裂剥落。尺寸偏差应符合产品图纸和订货协议的要求，无特殊要求时应符合GB3092、GB8162、GB8163的规定。内衬层厚度偏差±1.2mm。 双金属复合耐磨弯头的机械性能：

内壁耐磨层硬度 (HRC) 延伸率 (%)  抗拉强度（Mpa） 抗弯强度（Mpa）  冲击韧性(J/cm2) 50  4.8  415  610  15  4.3耐磨弯头的进、出口应有与弯头相同耐磨材料的直管段，除特殊说明外，进口直管段长度200mm，出口直管段长度400mm。  4.4耐磨弯头与管道的连接采用焊接的方式。弯头在接口处有材料的过渡，将接口管过渡到直径Ф508×10 mm，材料为10#钢（即4.1条款所述的连接管50810），以满足现场的焊接的需要。产品现场焊接应无特殊要求，以保证产品在现场常温焊接时焊接性能良好。  4.5耐磨弯头的进、出口直管段的具体长度见“耐磨弯头规格表”。表中L1和L2是指直管段的总长度，可焊段的长度包括在其中。  4.6使用寿命：保证弯头在10年运行期内，不发生泄漏。在保证耐磨弯头重量的前提下，在工作状态下耐磨弯头使用寿命不少于78000小时。在使用寿命期间，保证耐磨管道无磨穿及粉泄露现象。在耐磨管道寿命期内非正常工况下，产品应保证耐高温350℃，衬里耐磨层不碎裂、不剥落。
