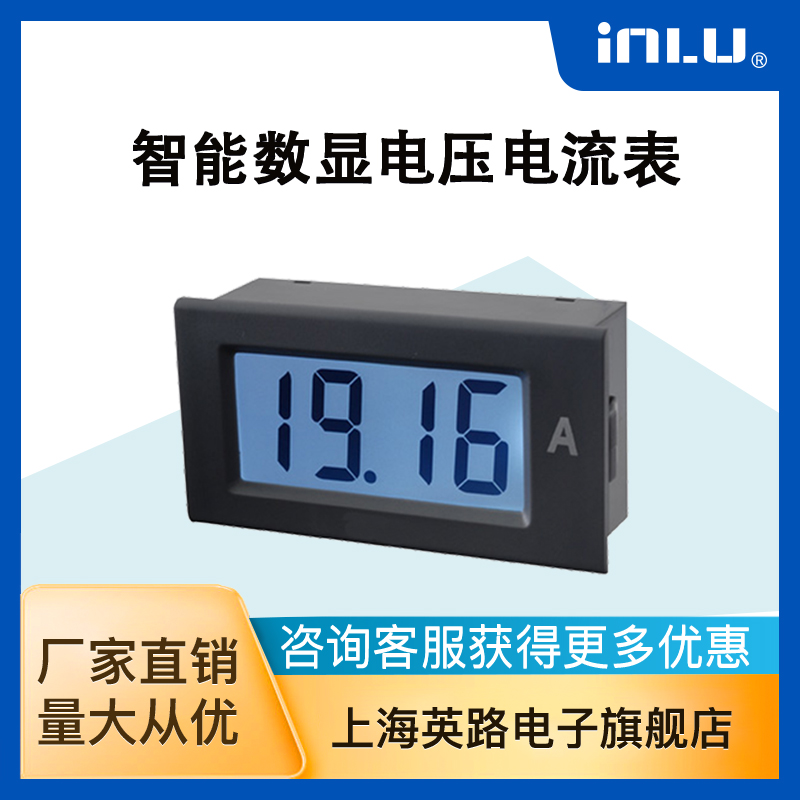

1产品特点：
国内流行外观尺寸，大屏幕液晶显示，背光可控，多种背光效果可选择，宽温玻璃，大字体显示，视角佳，金属脚焊接式，杜绝缺划现象，表贴工艺，性能稳定可靠，电压表多量程设计，方便ＤＩＹ，是指针仪表的理想替代品。
2主要技术指标：
|
1 电源：DC5V±5%（其它电源可选） |
2功耗≤20mA 带背光 |
3超量程千位显示1或-1后三位不显示 |
|
4 工作温度:-10～60℃ 湿度:85%以下 |
5显示8大小20*10mm |
6测量速率约2.5次/秒 准确度：0.2%±2个字 |
|
7 支持0-20mA 0-10V等模拟信号输入 |
8 z大显示±1999 |
9 外形尺寸：79*42*25mm 建议开孔尺寸：75.5*39.5mm |
|
10 极性自动转换，可以显示负号 |
11内置校准电位器 |
12 背光颜色：翠绿，蓝色，白色，黄绿色，橙色五种可选 |
3尺寸与接线端子图：
4 量程说明：
|
IN5035直流电压电流表 常用量程：
允许输入满量程的120%
注：如一个直流20V电压表只能测量20V之内电压，但不可以测电流。 |
满量程 |
分辨率 |
输入电阻 |
量程扩展说明 |
|
±199.9mV |
100uV |
100MΩ(内阻) |
1：表格列出量程可以直接信号接入测量，当电流大于5A以上需外接分流器来扩展量程，z大可配2000 A/75mV分流器来测量2000A之内的大电流. 特殊量程可以定制。 例：如用户需要测量50A的直流电流，那么就需要50A/75mV分流器配合直流0-75mV显示0-50.0的数字表头来实现测量。 2： 测量电压高于700V必须采用机外分压。 例：如测量直流2000V高压，采用2000V/100V分压器分压配合直流0-100V输入显示0-1999的数字表来扩展测量。 |
|
|
±1.999V |
1mV |
3 MΩ/100MΩ(内阻) |
||
|
±19.99V |
10mV |
3MΩ |
||
|
±199.9V |
100mV |
3MΩ |
||
|
±700V |
1V |
3 MΩ/25MΩ |
||
|
±199.9uA |
100nA |
1KΩ |
||
|
±1.999mA |
1uA |
100Ω |
||
|
±19.99mA |
10uA |
10Ω |
||
|
±199.9mA |
100uA |
1Ω |
||
|
±1.999A |
1mA |
0.1Ω |
||
|
±5.00A |
10mA |
0.01Ω |
||
|
仪表采用３．９６绿色端子连接，安全可靠，仪表电源可以订制DC：12V /24V /48V等 仪表可内置隔离模块。起浮地作用。 |
||||
5 应用举例： 6 注意事项：
|
例：某电器标称额定工作电压为直流24V电流为8A 我们采用数字表去监测电流电压值 1选择IN5035-DC-200V IN5035-DC-10A/75mV各一只
|
|
1 仪表为直流供电时，推荐系统供电电源负与信号负不相连。 2测量电流时仪表必须独立供电，如用户被测信号负与电源负不能分开时，仪表内部必须加装DC/DC隔离模块，否则可能导致烧表测量不准， 跳字等现象。 3电流信号大于2A以上（直通）接线时，必须采用较粗导线将产品接线图上相连的两组端子分别短接后，再接线。 4使用前，仪表需通电预热15分钟 。 5输入导线不易过长，如被测信号输出端较长时请用双绞屏蔽线 6若信号伴随高频干扰，应在线里使用高频过滤器。 7宜使用环境温度0～50℃相对湿度85%以下。 8长时间存放未使用时，请每3个月至少通电一次不小于4小时。 |
|
