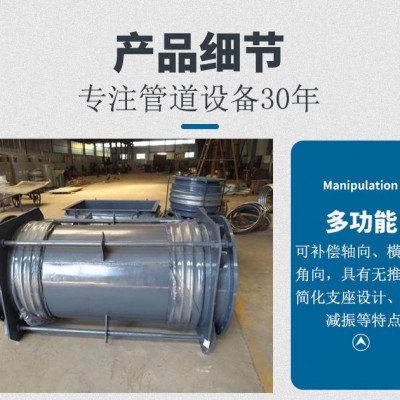

横向大拉杆波纹补偿器(又称复式拉杆型膨胀节)是由两个相同的波纹管及端管、端板、球头球座和拉杆组成的挠性部件，通过波纹管的角偏转可吸收管道单平面或多平面的横向位移。拉杆能承受压力、推力和其他附加外力的作用，拉杆两端的螺栓出厂前已调好间距，安装前大拉杆是松动的，在补偿器工作变形后，大拉杆可以起到限制变形量保护波纹管的作用。
应用特点：
一、横向大拉杆波纹补偿器应用在电厂的比较多。横向大拉杆波纹补偿器是由中间管连接的两个几何参数和波数相同的波纹管及拉杆、端板组成的挠性部件。主要用于补偿单平面或多平面弯曲管段的横向位移。适用于"L"型和"Ｚ"型管系。
二、由于拉杆能承受压力推力和其他附加外力的作用，补偿器自身吸收内压推力，不会对管道产生外力，因此补偿器两端的管道可使用中间固定支架或导向支架，降低施工成本，提高施工效率。
横向大拉杆波纹补偿器对支座作用力的计算：
横向弹力：Fy=Ky·Y弯矩：M=Fy·L
式中：Ky-横向刚度N/mm Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离m。
安装应用：
大拉杆补偿器在安装前，通常会沿热膨胀反方向进行的冷紧，以获得更大的工作补偿能力。因此冷态下，补偿器呈负变形状态，管道受热伸长后，波纹管依靠柔韧性横向变形，补偿器外观上可呈现工作变形状态，管道热膨胀得以补偿。
横向大拉杆波纹补偿器就是靠自身变形来补偿管道的横向变形量，可测量横向变形量是否超过补偿器补偿量允许的范围，没有超过可以不用处理。如果已经超过补偿器的补偿范围，应考虑：
1.更换补偿量更大的补偿器。
2.安装横向大拉杆型波纹管补偿器的分支管道上加装相应补偿量的轴向型补偿器（轴向型补偿器前面应加固定支架），以减少横向大拉杆波纹补偿器承受的横向变形量。
3.横向大拉杆波纹补偿器可以补偿弯曲管道的横向位移和角位移,可分为法兰连接和接管连接。横向大拉杆波纹补偿器可以补偿弯曲管道的横向位移和角位移,可分为法兰连接和接管连接。是一种管道位移形变补偿连接件。
河北伟业生产的横向大拉杆波纹补偿器严格按照国家生产标准生产，大拉杆横向波纹补偿器靠自身变形来补偿管道的横向变形量，可测量横向变形量是否超过补偿器补偿量允许的范围。
