一、焊机电容
1. 工艺
? 介质一边缘加厚金属化薄膜
? 壳体一阻燃ABS/PBT
? 内部一填充环氧树脂
? 引出一镀锡铜电极
2. 技术特点
? 低自感/低损耗/低ESR
? 工作电流大及电流处理能力高
? 易安装、紧固
? 工作温度：-25℃+75℃
? 存贮温度：-40℃+85℃
? 执行标准：IEC61071
3. CBB15规格尺寸
|
CBB15型号 SFPEC- |
额定电压 |
容量 （μF） |
额定电流 Max.(A) |
外壳尺寸L*B*H(mm) |
|
|
DC（V） |
AC(V) |
||||
|
1200-0.47 |
1200 |
350 |
0.47 |
5 |
44*34*36 |
|
1200-1 |
1200 |
350 |
1 |
10 |
44*34*36 |
|
1200-2 |
1200 |
350 |
2 |
18 |
50*44*50 |
|
1200-3 |
1200 |
350 |
3 |
25 |
50*44*50 |
|
1250-40 |
1250 |
400 |
40 |
10 |
74*46*49 |
|
1250-系列 |
1250 |
400 |
可达500 |
|
不定 |
4. CBB16规格尺寸
|
CBB16型号 SFPEC- |
额定电压 |
容量 （μF） |
额定电流 Max.(A) |
外壳尺寸φ*H（mm） |
|
|
DC（V） |
AC(V) |
||||
|
1400-10 |
1400 |
400 |
10 |
5 |
50*60 |
|
1400-20 |
1400 |
400 |
20 |
10 |
50*60 |
|
500-2 |
1800 |
500 |
2 |
30 |
63*49 |
|
500-3 |
1800 |
500 |
3 |
40 |
63*49 |
|
500-4 |
1800 |
500 |
4 |
50 |
63*49 |
|
500-5 |
1800 |
500 |
5 |
65 |
63*49 |
|
500-6 |
1800 |
500 |
6 |
80 |
73*49 |
5. CBB65规格尺寸
|
型号 CBB65-50 |
额定电压 |
容 量 （μF） |
额定电流 MAX.(A) |
外壳尺寸 φ*H（mm） |
|
AC(V) |
||||
|
500 |
50 |
8 |
50*125 |
电力电容器适用于高频开关电源中滤波、吸收、隔直、谐振电路。用于EMI电路，如高频逆变焊机、UPS、电动汽车等。在电力电子领域中，起到隔直、母线侧高次谐波滤除、IGBT吸收保护、阻尼、箝位等作用。

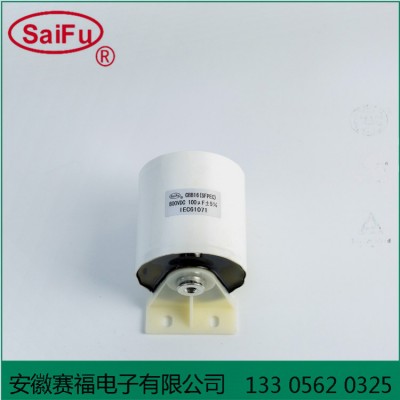

二、产品外形
三、公司图片
