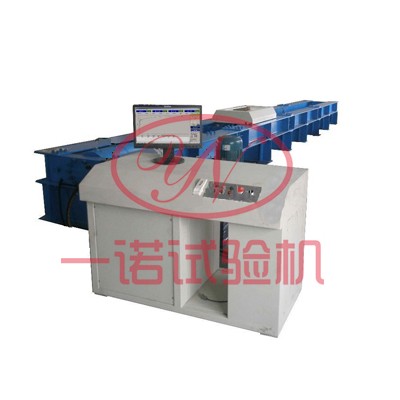

1、WDL系列电子式卧式拉力试验机可用于各种金属材料、钢索、电力金具、链条、吊装带等较长试样的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。微机控制电子式卧式拉力试验机采用我公司成熟的万能试验机技术，增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间（可以增加到二十米以上，这是立式试验做不到的），满足了大试样、全尺寸试样的试验。
2、该试验机采用机架整体钢板焊接框架结构（根据客户需求），由交流伺服电机带动滚珠丝杠，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣等产品的拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.
3、试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动或者自动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。
4、本方案书以下列标准为依据进行企划：
l GB/T 228.1-2010 《金属材料 拉伸试验 第1部分 室温试验方法》
l GB/T 2611-2007 《试验机 通用技术要求》
l 以上标准均执行最新有效标准
5、2013年，我厂与清华大学土木结构国家物理实验室合作生产1200吨、600吨和250吨，三台卧式拉力试验机，其中1200吨卧式拉力试验机是国内目前最大的卧式拉力试验机，创造了国内多项纪录，填补了国内空白。
产品参数：
|
名称 |
微机控制电子卧式试验机 |
|
最大试验力 |
|
|
准确度等级 |
1级 |
|
试验力示值允许误差极限 |
示值的±1%以内 |
|
负荷测量范围 |
满量程的0.4%～100%FS |
|
试验力示值分辨率 |
最大试验力的1/500000 |
|
变形测量范围 |
1-100%FS |
|
变形示值误差极限 |
示值的±1%以内 |
|
变形分辨力 |
最大变形量的1/500000 |
|
位移示值极限误差 |
示值的±1%以内 |
|
位移分辨率 |
0.001mm |
|
恒位移控制调节精度 |
速率<0.1%FS时，为±1%设定值以内； 速率>0.1%FS时，为±0.2%/±0.5%设定值以内。 |
|
位移速度调节范围 |
0.01-200mm/min |
|
位移速率控制精度 |
速率<1mm/min时，设定值的±0.5%以内, 速率 ≥1mm/min时，设定值的±0.2%以内 |
|
有效试验空间 |
mm（可根据用户需要特殊定做） |
|
试验宽度 |
600mm |
|
横梁最大行程 |
mm； |
|
软件及用户界面 |
人机对话，全自动控制 |
|
供电电源 |
三相 AC380V±10％；50Hz， 5kW |
|
主机外形尺寸 |
约mm |
|
机器重量 |
约kg |
