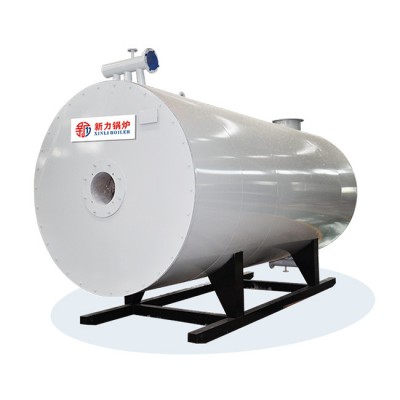

YYW柴油有机热载体炉是一种新型的供热设备，以油、气为燃料及烟道气为热源，以导热油为热载体,通过循环油泵强制热载体液相循环，将热量输送给用热设备后，再返回加热炉重新加热的高温、低压、节能设备，供热温度可达350℃， 而一般在工作压力1.0MPa以下，因为工作在液相状态，安全可靠。
有机热载体炉可代替蒸汽锅炉来加热，提高生产率。新力有机热载体炉广泛应用于石油化学工业，油脂工业，合成纤维工业，纺织印染工业，塑料橡胶工业，造纸工业，木材工业，建材工业，机械工业，食品工业，电器设备工业，炼焦工业等
240KW ~ 14000KW
额定热功率
0.8MPa
工作压力
> 80%
额定热效率
天然气，液化石油气，柴油等
适用燃料
细节演示
性能优势
1. 大直径燃烧室
锅炉燃烧室由大直径盘管组成，燃料燃烧空间足，燃烧完全，热效率高。
2. 蛇形盘管设计
炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低、安全可靠。
3. 三回程流程设计
烟气三回程，介质流经内、外盘管，流速均匀，运行安全、稳定。
4. 出力充足
受热面布置合理，面积大、传热效果好，效率高，出力稳定、充足。
5. 多功能安全防爆装置
炉体尾部设有与炉膛连通的防爆装置，泄放燃料在炉膛中发生剧烈爆燃时，瞬间产生的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查、维护方便。
6. 烟箱密封独特
炉盖采用整体结构，多级迷宫式密封，密封工艺和材料特制，压缩性好，完全隔阻烟气的泄漏，可重复使用。
7. 自动控制措施完善
出油温度控制精确，介质温度、压力及超烟温设置多重控制保护，确保运行安全可靠。
8. 先进电控柜
锅炉控制器采用西门子/德力西电气元件，性能可靠。控制器有三种形式：普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。其中标配为普通型。
技术参数
| 型号 | 额定功率 (KW) | 工作压力 (MPa) | 介质出口温度 (℃) | 热效率 (%) |
最大运输尺寸 L×W× H (mm） |
最大运输重量(t) |
| YY(Q)W-120Y(Q) | 120 | 0.8 | < 350 | 75 | 1600×1020×1520 | 1.5 |
| YY(Q)W-1000Y(Q) | 1000 | 0.8 | < 350 | 85 | 3300×1670×2486 | 5 |
| YY(Q)W-2400Y(Q) | 2400 | 0.8 | < 350 | 85 | 5080×2200×3180 | 9.8 |
| YY(Q)W-3000Y(Q) | 3000 | 0.8 | < 350 | 85 | 5983×2420×3404 | 15.5 |
| YY(Q)W-4700Y(Q) | 4700 | 0.8 | < 350 | 85 | 7285×2570×3760 | 21.5 |
| YY(Q)W-6000 Y(Q) | 6000 | 0.8 | < 350 | 85 | 7800×3050×3800 | 25 |
| YY(Q)W-7000 Y(Q) | 7000 | 0.8 | < 350 | 85 | 8200×3050×3800 | 27.5 |
| YY(Q)W-10000 Y(Q) | 10000 | 0.8 | < 350 | 85 | 10000×3500×4000 | 32 |
| 注：参数仅供参考，若有改动以实际图纸为准。 | ||||||
