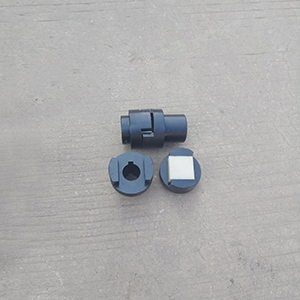

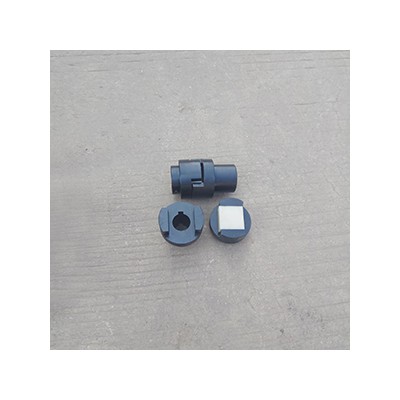

WH型滑块联轴器结构简单，使用历史长。它允许有较大的径向相对位移和较大的传递扭矩，但由于有中间滑块，起动惯性大，不能在高速下在使用，一般轴转速不超过300r/min。两个半联轴器各开有径向通槽，当被联接的两轴轴线有相对径向位移时，十字滑块的凸榫可在其相应的槽内滑动，因十字槽处的磨损，而使传动效率降低。
KL(新标称WH)滑块联轴器基本参数及主要尺寸
|
型号
|
公称转矩Tn(N.m)
|
许用转速[n]r/min
|
轴孔直径
|
轴孔长度
|
D
|
D1
|
B1
|
B2
|
l
|
转动惯量Kg.m2
|
质量kg
|
|
|
d1 d2
|
Y
|
J1
|
||||||||||
|
L
|
||||||||||||
|
mm
|
||||||||||||
|
WH1
|
16
|
10000
|
10,11,12,14
|
25-32
|
22-27
|
40
|
30
|
52
|
13
|
5
|
0.0007
|
0.6
|
|
WH2
|
31.5
|
8200
|
12,12,16,(17),18
|
32-42
|
27-30
|
50
|
32
|
56
|
18
|
5
|
0.0038
|
1.5
|
|
WH3
|
63
|
7000
|
16,(17),18,20,22
|
42-52
|
112
|
70
|
40
|
60
|
18
|
5
|
0.0063
|
1.8
|
|
WH4
|
160
|
5700
|
20,22,24,25,28
|
52-62
|
112-142
|
80
|
50
|
64
|
18
|
8
|
0.013
|
2.5
|
|
WH5
|
280
|
4700
|
25,28,30,32,35
|
30-38
|
84
|
100
|
70
|
75
|
23
|
10
|
0.045
|
5.8
|
|
WH6
|
500
|
3800
|
30,32,35,38,40,42,45
|
38-44
|
84-107
|
120
|
80
|
90
|
33
|
15
|
0.12
|
9.5
|
|
WH7
|
900
|
3200
|
40,42,45,48,50,55
|
62-82
|
172-212
|
150
|
100
|
120
|
38
|
25
|
0.43
|
25
|
|
WH8
|
1800
|
2400
|
50,55,60,63,65,70
|
82-112
|
172-212
|
190
|
120
|
150
|
48
|
25
|
1.98
|
55
|
|
WH9
|
3550
|
1800
|
65,70,75,80,85
|
44-60
|
132-167
|
330
|
190
|
180
|
58
|
40
|
4.9
|
85
|
|
WH10
|
5000
|
1500
|
80,85,90,95,100
|
60-84
|
132-167
|
330
|
190
|
180
|
58
|
40
|
7.5
|
120
|
注：1、表中联轴器质量和转动惯量是按 小轴孔直径和 大长度计算的近似值。
2、括号内的数值尽量不选用。
3、装配时两轴的许用补偿量：轴向1~2mm径向≤0.2mm，角向≤40′。
