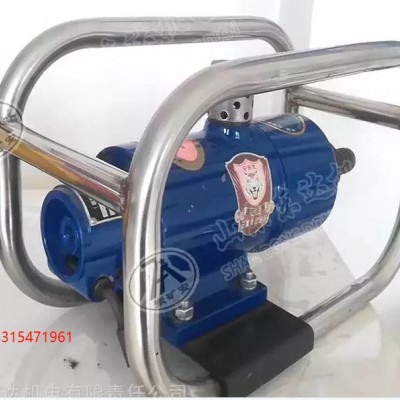

ZNF50气动振动棒振幅大频率高

ZNF50气动振动棒，风动混凝土振动器，插入式风动振动器

东达机电业务专员：王经理  手机：15315471961（可加微信）

ZNF50气动振动棒用途及特点

1、该ZNF-50风动振动器广泛适用于有压缩空气气源的煤矿建井、市政工程、建筑、隧道、涵洞等野外工程的施工中，各种干硬性混凝土制品及配筋塑性混凝土现浇构件振动捣固工程尤为适用。

2、ZNF50气动振动棒具有结构紧凑、体积小、重量轻、噪音低、振幅大、频率高，并可进行调节等优点。

3、软轴传动，结构合理，联接安装、操作、维修、使用方便，不受电源、潮湿等条件限制，尤为适合特殊工矿条件使用。

4、配套振动棒橡胶软管为65Mn钢丝管，棒头材质为合金钢4OCr，棒头与软管连接处带合金护簧或加粗，比普通振动棒更加耐用。

ZNF50气动振动棒使用方法、注意事项及保养

ZNF-50风动振动器是一种高消耗产品，是指在现浇混凝土构件的时候振捣混凝土用的，使粗骨料均匀的遍布混凝土构件内，以防止混凝土的空洞、离析，一根完整的振动棒成品由橡胶皮管、振动棒头、软轴、油封座等15个配件组成。

1、ZNF-50风动振动器与振动棒软轴浮动连接后在使用前要让其排气通畅，先试运转1-3分钟，检查运转是否正常，启动是否灵活。如无异常，即可投入使用。如振动棒无产生振动时，一般可将振动棒端往地上磕一下，待振动发出平稳有力的鸣叫声后，便可进行振捣作业。

东达机电业务专员：王经理  手机：15315471961（可加微信）

2、ZNF50气动振动棒工作时，应将振动棒垂直或倾斜地插入混凝土中，捣振一定时间后即可，振动时振动棒应上下抽动。

3、在构件或建筑物上分层浇筑的情况下，振捣次一层时，应将振动棒插入已振捣层中、以消除层间接缝，获得整体效果。

4、插入式风动振动器连续工作半小时后，应停歇一段时间，防止机械发热过甚而损坏机件。

5、为了保护软抽，软管，使用时其弯曲半径应不小于500mm。

6、风动混凝土振动器每使用50-100小时后，应拆开棒内所有零件，进行清洗，拆卸时可将尖头，软管接头（均左螺丝）拧下，然后用木顶锋锤敲击大直径端外伸的滚锥，取出滚锥及轴承，油封等。然后拆下软管接头（右螺丝），即可将全部零件拆下。

7、ZNF50气动振动棒清洗后，更换已损件，重新安装。除轴承外，所有零件清除油污。滚锥锥面，及套管内应保证无油。

8、安装好的振动棒，一端螺纹连接拼紧，防止因灰浆水渗入棒内，造成振动棒不振。

9、在插入式风动振动器使用过程中，若发现振动棒不振动或无力时，可将振动棒拆开，检查棒内油封是否损坏，如完好，可擦净套管内及锥道上油污，故障即可排除。
