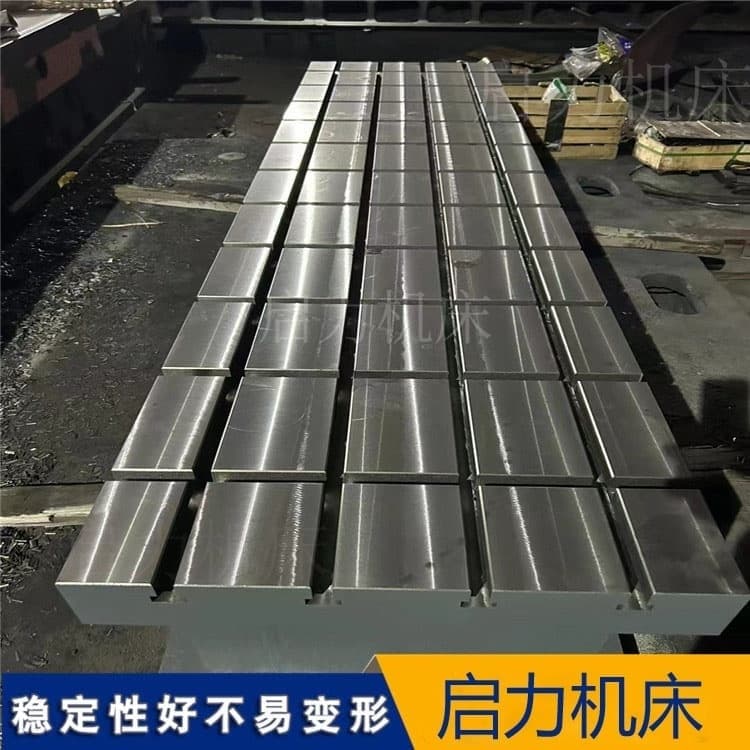

试验台铁地板的基本功能与结构设计
试验台铁地板作为工业生产和科研实验中不可或缺的基础设施，其功能与结构设计直接关系到试验的精度、安全性以及设备的使用寿命。本文将从材料特性、功能需求、结构设计原则以及实际应用等方面，剖析试验台铁地板的核心要素。
一、材料特性与功能需求
铁地板通常采用强度铸铁（如HT250或HT300）制造，其优势在于：
1.高刚性与减震性：铸铁内部石墨结构能吸收振动，适用于仪器测试（如光学平台或机床校准），避免外界干扰导致数据偏差。
2.耐磨与耐腐蚀：通过表面淬火或喷涂防锈涂层（如环氧树脂），可延长使用寿命。例如，某汽车零部件检测实验室的铁地板经硬化处理后，使用周期提升40%。
3.承载能力：标准铁地板静态载荷需达510t/平方米，动态载荷需满足35t要求，以适应重型设备安装。
功能上，铁地板需满足以下核心需求：
水平度调节：通过地脚螺栓或垫片实现±0.1mm/m的平整度，确保设备安装基准。
模块化扩展：采用拼接设计（如500mm×500mm单元块），便于后期改造或增加试验工位。
二、结构设计的关键原则
1.加强筋布局：采用“井字形”或“蜂窝状”加强筋结构，提升抗弯刚度。例如，实验室的铁地板通过25mm厚筋板设计，变形量控制在0.05mm以内。
2.安装接口标准化：预留T型槽（宽度1222mm）或螺纹孔（M8M16），兼容多种夹具固定。
3.热稳定性处理：进行人工时效处理（加热至550℃后缓冷），去掉内应力，避免长期使用后变形。
三、典型应用场景与创新设计
1.某发动机测试台采用双层铁地板结构，下层为减震层，上层为承载层，振动传递率降低60%。
2.高校实验室：智能铁地板集成压力传感器，实时监测载荷分布并通过软件生成三维力学云图。
3.柔性化趋势：通过电磁锁紧技术实现单元块的快速重组，适应多品种小批量生产需求。
四、维护与优化建议
定期校准：每6个月使用激光水平仪检测平面度，超差时需调整地脚螺栓。
试验台铁地板的设计是力学、材料学与工程经验的综合体现。随着柔性制造的发展，其结构将更注重模块化、数据化和环保性，成为工业基础设施的重要一环。
