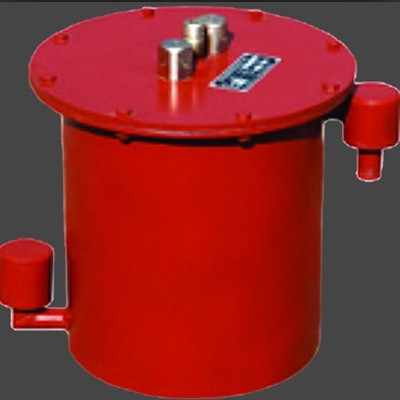

一、 负压自动放水器的结构
负压自动放水器主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。
二、参数性能
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
外形尺寸与重量
外形尺寸（长×宽×高）： 415*330*440 mm
重 量： 约31kg
抽采（抽放）管路zhuan用的负压自动放水器速度与管路内积水多少有关，因使用场合要求各不相同，也可按用户需求生产订做，欢迎您的选择。
三、自动放水器的安装
1. 自动放水器安装在管路的低洼处。
2. YCFY型正压自动放水器的进水管直接与抽放管路连接（管路下部焊一节2"短节）。
3. YCFY型负压自动放水器的安装地点管路上部焊上一个1/2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），下部焊接一个1.5"的管短节
4.上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。
5.连接管可以用夹布胶管或钢管（建议用胶管，以便安装与维修）。
6.如果抽放管路内脏污较多，在管路与放水器之间要安装一个沉淀器，沉淀器由用户自备。沉淀器一个进水口（1.5"），一个出水口（3/4"），只要能将管路中的赃物沉淀下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装沉淀器。
7.放水器进水口必须低于管路底部。
8.放水器中心线要尽量铅直，与水平垂直偏差在±10°。
