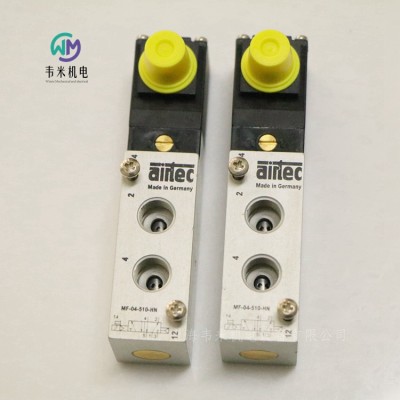

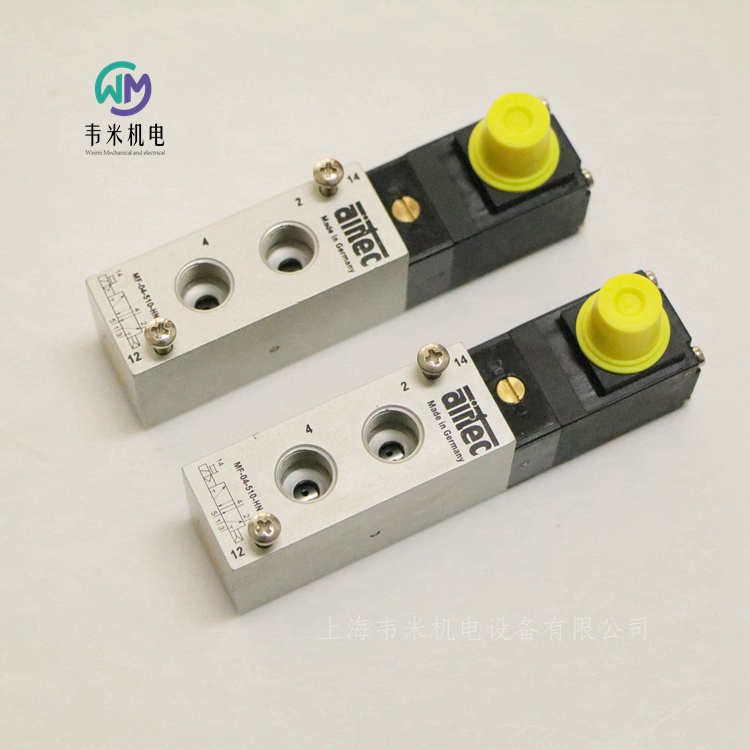

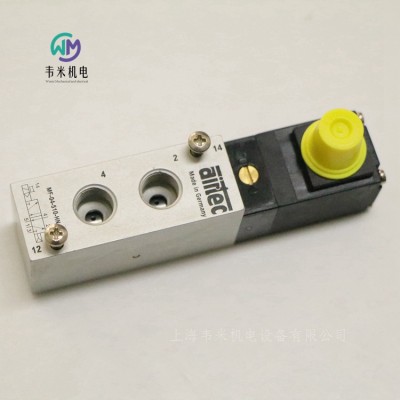

AIRTEC气动电磁阀MF-04-510-HN，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！
德国AIRTEC电磁阀MF-04系列
技术特点
标称宽度：3 mm
流量： 360NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
阀门型号：
二位五通、三位五通
可用电压：
直流：12V，24V
交流：24V、115V、230V
连接接口：法兰位于（1、3和5）口和G1/8（2和4）口
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化和塑料
密封件：NBR和POM
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
重量：0.25kg 0.4kg
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
基板安装用安装螺钉和垫圈包含在交付范围内。
爱尔泰克AIRTEC二位五通电磁阀
MF-04-510-HN
MF-04-520-HN
爱尔泰克三位五通电磁阀
MF-04-530-HN
MF-04-533-HN
德国AIRTEC微型气缸CM系列
活塞φ 16...20...25mm
介质 经过过滤的压缩空气
工作压力1...10 bar
接口：M5、G 1/8
活塞杆螺纹：M6、M8、M10x1.25
温度范围-30°C…+80°C（高温设计为0…+150°C）
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
CM-标准气缸
CMDE-带双头活塞杆
设计与功能
双作用气缸带有磁铁和内置垫圈。
气缸管材料：AISI 304
气缸盖：AISI 304
活塞杆：AISI 316
密封件：PU（可选FKM）
可提供符合2014/34/EU（ATEX）的版本
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。气缸盖和底部通过滚动连接到气缸管。
CM
双作用，位置检测
CMP
双作用，两侧可调，气动末端位置阻尼，位置检测
CDH
双作用，高温型
CDPH
双作用，两侧可调，气动末端位置阻尼，高温型
CMDE
双作用连续活塞杆，位置检测
CMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国爱尔泰克AIRTEC气缸
CM-25-040-204
CM-32-050-204
德国AIRTEC微型气缸HM系列
活塞φ：8...63mm
接口类型：M5、G 1/8、G1/4、G 3/8.
活塞杆螺纹：M4、M6、M8、M10x1.25、M10、M12、M16.
工作压力:1...10 bar（14.5...145psi）
温度范围:-30°C…+80°C（高温设计为0…+150°C）
介质：过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4Ω级，无腐蚀性成分。
材料气缸管：不锈钢
气缸盖：铝，阳极氧化
活塞杆：不锈钢
密封件：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。
气缸盖和底部通过滚动连接到气缸管。
可根据要求提供特殊冲程长度
HM-标准气缸
HMDE-带有双头活塞杆
HMP-带有可调衬垫
HMPDE-带有双头活塞杆和可调衬垫
设计与功能
双作用气缸带有磁铁、内置垫圈或者可调衬垫。
直径为28,10 and 12 mm的气缸须使用电子开关(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
双作用，位置检测
HMP
双作用，两侧可调，气动末端位置阻尼，位置检测
HDH
双作用，高温型
HDPH
双作用，两侧可调，气动末端位置阻尼，高温型
HMDE
双作用连续活塞杆，位置检测
HMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国AIRTEC气缸型号：
HM-12-010
HM-12-040
HM-32-160
德国AIRTEC爱尔泰克气缸附件线性导向装置LE系列
技术特点
直径：32 mm至100 mm
大行程：1.000 mm
温度范围：-30°C…+100°C
载荷：6...60Nm
重量：0.6...11.6kg
版本：
滑动导轨
循环球导轨
根据ISO 15552，活塞杆气缸的导向装置。
设计与功能
直线导向装置带有循环滚珠轴承或自润滑青铜轴承。适用于HM 12-25 mm (ISO6432)和XL32 - 100 mm (ISo6431)系列的气缸。
CG型号是为低作用力而设计的，仅适用于63 mm的气缸。
气缸须单独订购。
材料：
缸体：铝材（阳极氧化处理）
导杆：镀铬钢
轴刮油装置:NBR
轴承:钢（滚珠轴承)或者烧结青铜
德国AIRTEC爱尔泰克导向装置订货型号：
LE-50-080-HG
德国AIRTEC爱尔泰克气缸NYD系列
技术特点
直径：20 mm至125 mm
双重作用的
大行程：250 mm至400 mm
温度范围：-20°C…+80°C
ATEX：可选
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
缸体：铝材（阳极氧化处理）
缸盖：压铸铝，涂漆
活塞杆：不锈钢
密封：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610, 800, 810
双作用、连续活塞杆、集成阻尼盘、位置检测
620
双作用、防旋转、连续活塞杆、集成阻尼盘、位置检测
200,600
标准型，外螺纹
210,610
标准型，内螺纹
220,620
带防扭曲保护
202,602
高温设计（有效位置检测可达80°C），外螺纹
212,612
高温设计（有效位置检测可达80°C），内螺纹
222,622
高温设计（有效位置检测可达80°C），防旋转，内螺纹
800
连续空心钻孔活塞杆，外螺纹
810
连续空心钻孔活塞杆，内螺纹
德国AIRTEC爱尔泰克短行程气缸型号：
NYD-040-200-210
NYD-080-360-210
德国AIRTEC爱尔泰克气缸NXD系列
技术特点
活塞直径：12 mm至100 mm
双重作用的
大行程：250 mm
温度范围：-20°C…+80°C
双作用气缸
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
设计与功能
双作用气缸带有接近传感器的永磁铁和内置垫圈。气缸的端盖由安装螺钉固定到铝制的框架结构上。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610
双作用、连续活塞杆、集成阻尼盘、位置检测
200-带有外螺纹的标准气缸
210-带有内螺纹的标准气缸
220-非旋转型标i准气缸
600-带有外螺纹的双头活塞杆
610-带有内螺纹的双头活塞杆
标准行程长度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型号为200、210、600和610的气缸的大行程为200 mm.
型号为220的气缸的大行程为160 mm。
材料
气缸管:铝（阳极氧化处理)
端盖:铝（阳极氧化处理)
活塞杆:不锈钢
密封:PU
德国爱尔泰克AIRTEC短行程气缸订货型号：
NXD-012-015-200
NXD-025-015-200
AIRTEC气动电磁阀MF-04-510-HN
