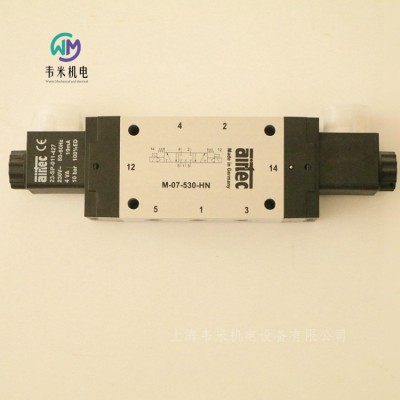

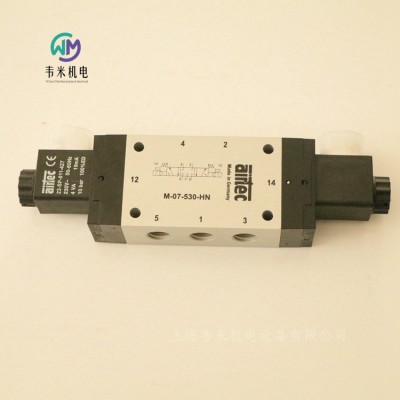

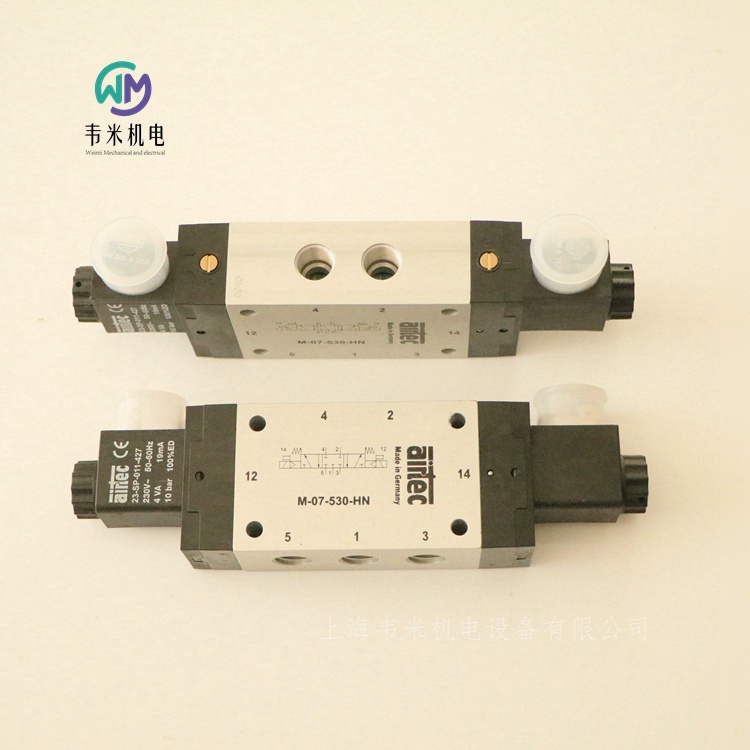

AIRTEC三位五通电磁阀M-07-530-HN，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！
德国AIRTEC电磁阀M-07系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
材料: 阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN
M-07-311-HN+108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-511-HN
M-07-520-HN
M-07-520-HN+108-030-0026
M-07-511-HN+108-030-1160
M-07-511-HN+108-030-1065
M-07-511-HN-912
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN+23-SP-011-427
M-07-533-HN
M-07-534-HN
M-07-530-HN+108-030-1067
德国AIRTEC电磁阀MS-18系列
技术特点
连接：G1/8
标称宽度：1.4mm
流量： 56NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动阀座阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。
设计与功能
提动阀结构，弹簧复位，可持续通电。型号MSO(常开)）电磁阀供气口在3口。
在型号MS-18-310/n-HN和MSO-18-310/n-HN中，字母n表示阀的数量。nz大为6。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
MS-18-310-HN
3/2路，单线圈，机械弹簧，静止位置关闭
MS-18-310/n-HN
3/2路，单线圈，机械式
爱尔泰克二位三通电磁阀
MS-18-310-HN
MS-18-310/2-HN
MSO-18-310/2-HN
MS-18-310/3-HN
MSO-18-310-HN
MSO-18-310/3-HN
MS-18-310/4-HN
MSO-18-310/4-HN
MS-18-310/5-HN
MSO-18-310/5-HN
MS-18-310/6-HN
MSO-18-310/6-HN
德国AIRTEC气动阀P-05系列
连接G1/8
标称宽度6 mm
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封：NBR和POM，
内部零件：铝、不锈钢和Ms
可提供符合2014/34/EU（ATEX）的版本。
气动柱塞阀。向阀门施加压力。
德国AIRTEC气动阀
P-05-310
P-05-311
P-05-312
P-05-320
P-05-320-Q
P-05-322
P-05-322-Q
P-05-510
P-05-511
P-05-520
P-05-520-Q
P-05-522
P-05-530
P-05-533
P-05-534
德国AIRTEC气动阀P-07系列
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-10°C…+70°C
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封：NBR和POM，
内部零件：铝、不锈钢和Ms
可提供符合2014/34/EU（ATEX）的版本
气动柱塞阀。向阀门施加压力。
德国AIRTEC气动阀
P-07-310
P-07-311
P-07-320
P-07-510
P-07-511
P-07-520
P-07-522
P-07-530
P-07-533
P-07-534
德国AIRTEC气动阀P-12
连接G1/2
标称宽度14 mm
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封：NBR和POM，
内部零件：铝、不锈钢和Ms
可提供符合2014/34/EU（ATEX）的版本。
气动柱塞阀。向阀门施加压力。
德国AIRTEC气动阀：
P-12-310
P-12-320
P-12-322
P-12-510
P-12-511
P-12-520
P-12-522
P-12-522-Q
P-12-530
P-12-533
P-12-534
德国AIRTEC快速排气阀SE系列
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封件：NBR
可提供符合2014/34/EU（ATEX）的版本。
从控制阀流向1的空气流向2（油缸连接）畅通无阻。
当控制阀切换至排气时，1变为无压状态。快速排气阀将流量从2切换到3.d。h、 气缸中的空气在3点时直接向外流动。
可在3时使用消音器以降低噪音。为避免积聚压力，消音器应足够大。3处的螺纹大于2和1处的螺纹。
德国爱尔泰克AIRTEC快速排气阀型号：
SE-12
SE-14
SE-18
德国AIRTEC爱尔泰克机械阀E-25系列
技术特点
连接：M5
标称宽度：2 mm
温度范围：-10°C…+70°C
工作原理：0...12bar
流量：80nl/min
重量： 0.5kg
阀门版本：
二位三通弹簧复位
设计与功能
型号ER-25-310和ER-28-310:进气口1必须作为进气用。
型号ER-18-310和ER-18-510:所有进气口可互换。
用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.
操作：
柱塞、滚柱杆、，
带怠速回位的滚轮杆，手动杆
介质
根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料
外壳：铝阳极氧化，密封件：丁腈橡胶，内部零件：不锈钢和Ms，杆：不锈钢（E），塑料（ER，EL），辊：不锈钢（ER）、塑料（EL），杠杆：Ms
机械操作阀座阀。
二位三通换向阀
E-25-310
二位三通，单线圈，机械弹簧，驱动柱塞
ER-25-310
二位三通，单线圈，机械弹簧，驱动辊杆
EL-25-310
二位三通，单线圈，机械弹簧，驱动辊杆
EH-25-310
3/2路，单线圈，机械弹簧，驱动手柄
德国AIRTEC爱尔泰克E-28系列
技术特点
连接：G1/8
标称宽度：4 mm
温度范围：-10°C…+70°C
工作压力：0...12bar
流量：210Nl/min
6bar时的换挡力：16/9N
重量：0.06kg
ATEX：可选
阀门版本：
二位三通
设计与功能
型号ER-25-310和ER-28-310:进气口1必须作为进气用。
型号ER-18-310和ER-18-510:所有进气口可互换。
用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.
操作：
手动、滚轮杆
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：丁腈橡胶，内部零件：铝、不锈钢和Ms，活塞，杠杆：不锈钢，辊：根据指令2014/34/EU，无潜在火源的塑料产品，适用于危险区域。
机械操作阀座阀。
E-28-310
3/2路，单线圈，机械弹簧，驱动柱塞
ER-28-310
3/2路，单线圈，机械弹簧，驱动辊杆
德国AIRTEC爱尔泰克E-18系列机械阀
技术特点
连接：G1/8
标称宽度：4 mm
温度范围：-10°C…+70°C
工作压力：0...12bar
流量：320Nl/min
阀门版本：
3/2路、二位五通
操作：
活塞、滚柱杆、带怠速回位的滚柱杆
设计与功能
型号ER-25-310和ER-28-310:进气口1必须作为进气用。
型号ER-18-310和ER-18-510:所有进气口可互换。
用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：NBR，内部零件：不锈钢和Ms，杆：不锈钢（E），塑料（ER，EL），辊：塑料，杠杆：铝阳极化，Ms
机械操作换向阀。
E-18-310
3/2路，单线圈，机械弹簧，驱动柱塞
ER-18-310
3/2路，单线圈，机械弹簧，驱动辊提升
EL-18-310
3/2路，单线圈，机械弹簧，带空回位的驱动辊杆
E-18-510
二位五通，单线圈，机械弹簧，驱动柱塞
ER-18-510
二位五通，单线圈，机械弹簧，驱动辊杆
EL-18-510
二位五通，单线圈，机械弹簧，带怠速回位的驱动辊杆
德国AIRTEC爱尔泰克单向节流阀DR系列
技术特点
连接：M5…G1/2
标称宽度：0.5…7 mm
温度范围：-10°C…+70°C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR
可以通过调节节气门轴来调节节气门方向上的空气流量。与节气门方向相反，空气流经非节流单向阀。
节流阀轴通过调整衬套中的摩擦环固定，以防意外调整，阀DR-10通过锁紧螺母固定。测量摩擦力，以便用手轻松旋转主轴。
订货型号：DR-25 DR-18 DR-14 DR-10
连接M5 G1/8 G1/4 G1/2
标称宽度1-2（mm）0.5至1.5 0.5至2 1至5 1.7
标称宽度2-1（mm）2.5 4.5 7.5 11
流量1-2（Nl/min）5至40 5至90 50至600 50至600
流量2-1（Nl/min）120 480 1300 1400
工作压力（bar）0.5...10 0.5...10 0.5...10 2...10
重量（kg）0.034 0.040 0.098 0.215
真空发生器概念
柱型发生器由气缸的几何形状而得名。发生器分散吸收供应压力，按照内部的路线达到发生器的中心。气流通过挡板上的孔向下运动，并且沿各个方向加速，直到在喷射点1达到所需的分速度或者超音速。在这一点空气扩散形成真空（文氏管原理)。在点2处,加速的气流与吸进的空气混合。在点3处，空气速度减小，气流通过空气消声器直接向上运动。在点2的外径处钻了许多真空接管口，用来连接一个发生器上的几个吸盘。
所有的接管口都保持真空，即便一个或几个吸盘接近空气压力。此时不需要附加的阀门或者压力控制器。这样可减少启动成本，增加操作安全性。
新的机体设计使得发生器具有高效率。真空度达到40%以上，与多相真空发生器相比，在同样的耗气量下,柱型发生器就可以保持良好的性能。这种简洁的形式，轻便的设计，为真空技术的应用开辟了新的领域。
德国AIRTEC爱尔泰克真空发生器
带有一个真空口大真空度为85%。
型号：HV-80 HV-150 HV-300 HV-600
订货号：43-002-009-001 43-002-017-001 43-002-035-001 43-002-0636-001
大真空度：80% 85% 85% 85%
空气消耗： 88 Nl/min 170 Nlmin 350 NI/min 630 Nl/min (0.090 Cv) (0.173 Cv) (0.356 Cv) (0.640 Cv)
压力范围：4-5 bar 4-5 bar 4-5 bar 4-5 bar
(0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)
真空流：
0% 41 Nl/min 92 NI/min 154 NImin 210 Nl/min
(58-72.5 psl) (0.093 Cv) (0.156 Cv) (0.213Cv)
20% 31 Nl/min 78 Nl/min 130 NI/min 167 Nl/min
(0.042Cv) (0.079 Cv) (0.132Cv) (0.170 Cv)
40% 21 NlImin 59 NlImin 102 Nl/min 126 Nl/min
(0.021 Cv) (0.060 Cv) (0.104 Cv) (0.128 Cv)
60% 10 Nl/min 33 Nl/min 57 Nlmin 77NImin
(0.010Cv) (0.033 Cv) (0.058 Cv) (0.078 Cv)
1升的扩散时间
20% 0.140s 0.060 s 0.035s 0.025 s
40% 0.480 s 0.190s 0.110 s 0.085 s
60% 1.220 s 0.420s 0.250 s 0.190 s
德国AIRTEC爱尔泰克真空发生器订货型号：
HV-133
HV-333
HV-533
德国AIRTEC爱尔泰克气控阀L-25系列：
技术特点
连接：M5
标称宽度：3.2mm
温度范围：-10°C…+70°C
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝，不锈钢和Ms版本，符合2014/34/EU（ATEX）。
气动换向阀。向阀门施加压力。
设计与功能
当控制口10或12气动信号换向。
L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。
L-25系列的阀适用于防爆场合，符合欧洲94/9/EG (ATEX)防爆标准。
L-25-311
二位三通，单线圈，机械弹簧
L-25-320
二位三通，双线圈
L-25-511
二位五通，单线圈，机械弹簧
L-25-520
二位五通，双线圈
订货型号：L-25-311 L-25-320 L-25-511 L-25-520
工作压力（bar）：1...10bar
控制压力（bar）：2...10bar
流量（Nl/min）：160Nl/min
重量（kg）：0.065kg、 0.068kg、 0.084kg、 0.085kg
德国AIRTEC爱尔泰克气控阀L-28系列
技术特点
连接：G1/8
标称宽度：6 mm
温度范围：-10°C…+70°C
工作压力：0...10bar
流量：600 Nl/min
重量：0.3kg
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和符合2014/34/EU（ATEX）的M型。
设计与功能
当控制口10或12有气信号时阀换向。
L-28-320-Q适用于真空(-0.95…10 bar/-14…175 psi)L-28系列的阀适用于防爆场合,符合欧洲94/9/EG (ATEX)
L-28-311
二位三通，单线圈，机械弹簧
L-28-320
二位三通，双线圈
L-28-511
二位五通，单线圈，机械弹簧
L-28-520
二位五通，双线圈
订货型号：
L-28-311
L-28-320
L-28-511
L-28-520
德国AIRTEC爱尔泰克延时阀VZ系列
技术特点
连接：M5和G1/8
标称宽度：3.2和6 mm
温度范围：-10°C…+70°C
工作压力：3...10bar
控制压力：3...10bar
标称宽度：3.2mm和6mm
流量：160Nl/min和600Nl/min
重量：0.135kg、 0.36kg、 0.35kg
阀门版本：
二位三通
可用时间范围：
0.25…5秒
0.5…10秒
1…20秒
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms。
气动换向阀，启动延迟可调。通过施加压力，在设定时间过去后改变阀门。信号删除后，阀门立即复位。1处的压力连接导致功能“静止位置关闭”，3处的压力接头导致功能“停止位置打开”。
设计与功能
此阀可用于常开或常闭两种状态.
常闭:供气口1口
常开:供气口3口
VZ
二位三通，单线圈，机械弹簧，可调延时
德国AIRTEC爱尔泰克延时阀VZ系列型号：
VZ-25-310
VZ-18-310
VZ-18-310-20
AIRTEC三位五通电磁阀M-07-530-HN
