一、液化气球阀用途：

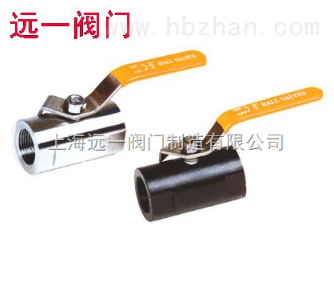

Q11F-25C/40C/P/R型液化气螺纹球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。液化气球阀采用成形聚四氟乙烯填料，手柄操作力矩平稳，驱动方式可为手动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部，并保持阀门长期密封性能。适用于燃气管路、液化石油气管路、天然气管路、煤气管路等一般工作介质，不锈钢阀体而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到广泛的应用。
二、液化气球阀操作原理和结构说明：
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长。
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速。
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力z小。
5、经配置有手动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。
| 主要零件材料 |
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 |
Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C |
A105、45 | 1Cr18/Cr18Ni9Ti |
不 锈 钢 SS304 |
聚四氟乙烯 增强聚四氟乙烯 对位聚苯 |
聚四氟乙烯 对位聚苯 |
| 硝酸类 |
Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P |
SS304/1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸类 |
Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R |
SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
| 主要尺寸 | 单位:mm |
| 公称通径 | 管螺纹 | 尺寸(mm) | 重量WT(g) | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4" | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8" | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2" | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4" | 13 | 67.3 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1" | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 11/4" | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 11/2" | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2" | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 21/2" | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3" | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4" | 65 | 196 | 220 | 115 | 29 | 138 | 7200 |
| 螺纹标准：G·DIN2999 GB7307-87、NPT.BSP |
