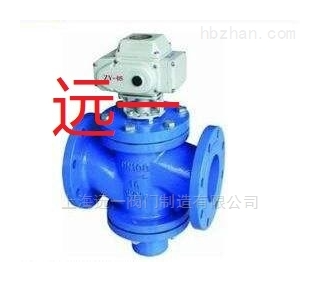

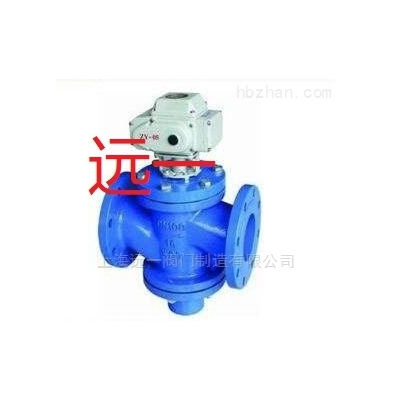

动态平衡电动调节阀EDRV-16Q/EDRV-16C/P

EDRV动态平衡电动调节阀概述：

EDRV-10、EDRV-16、EDRV-16C、EDRV-16P动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品。是动态平衡与电动调节一体化的产品。在系统负荷波动较大的流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化。

(1)当进口压力P1 升高时，（P1-P2）增大，这时电动阀阀芯向上运动。使P1 、P2 间开度减少，气动V形调节球阀阀芯压力P2降低；当进口压力P1降低时，（P1-P2 ）间开度增大阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯调节作用，P2，P3间的压差始终保持不变。因此这种电动阀的抗干扰能力强、具有动态平衡的功能。

(2)当电动执行器接受控制信号使阀轴延 R 向旋转时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3 间的压差（P2-P3 ）始终不变，因此对应任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线*的，没有偏离，因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。
