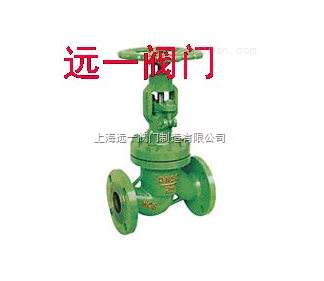

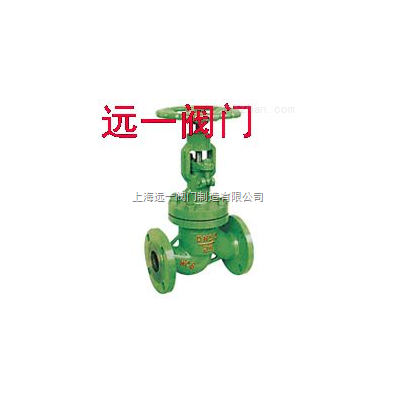

真空隔离截止阀概述；
NKJ41H法兰式真空隔离截止阀采用主体铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
主要结构特点及用途：
1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
NKJ41H型阀门主要性能规范：
产品类型
Producttype壳体强度试验/MPa
Shelistrangthtest上密封试验/MPa
Backsealtest密封试验/MPa
Sealtest适用介质
Applicable
medium适用温度/℃
Applicable
temperature
NKJ41H-406.O4.44.4水、蒸汽、空气
Water、Steam、Air≤425
NKJ41H-64967.O7.O
NKJ41H-10015.O11.011.O
NKJ41Y-40l6.O4.44.4水、蒸汽、空气
Water、Steam、Air≤550
NKJ41Y-64l9.67.07.O
NKJ41Y-1OOI15.O11.O11.O
主要零件材料
零件名称
Partname阀体、阀盖BodyBonnet阀杆
ValveStem
阀瓣Disc密封面
Sealingface阀杆螺母
Yokenut填料
Packing紧固件
Fasteher
NKJ41H-C型25或WCB铬不锈钢
Crstain
mless
teel铬不锈钢
Crstain
mless
steel
H：合金钢
H：alloysteel
铝青铜
AI
bronze
膨胀复合石墨
Expanding
compound
graphlte优质碳钢
High-grade
carbon
steel
NKJ41Y-l型铬钼钢
Cr.Mosteel20CrlM01vA或38CrMoAlA12CrlMo1VAY：硬质合金
Y:oarbidealloy
铬钼钢
Cr.Mosteel
主要尺寸及重量
公称通径
DN/mm
Nominal
diameter公称压力
PN/MPa
Nominal
pressure
主要外形尺寸和连接尺寸/mm
Mainextemalandconnectingdmensions
LHDD0D1L1αW
1O4.0130245361118.41O-120
15130245361622.51O-120
20150265442128.511-160
25160270482634.512-200
321802854834--37o30’200
402003205540--37o30’240
502303656448--37o30’320
6529041O8266--37o30’300
8031O4309578--37o30’300
1003504701171OO--37o30’350
125400500143126--37o30’350
150480533167150--37o30’400
1O6.4130245361O18.41O-120
15130245361522.51O-120
20150265442028.511-160
25160270482534.512-200
321802804833--37o30’200
402003205539--37o30’240
502303656448--37o30’320
6529041O8265--37o30’320
8031O4309576--37o30’360
10035047011798--37o30’400
125480500143123--37o30’400
150480533167148--37o30’500
1O10.O130245361O18.41O-120
15130245361422.51O-120
20150265442028.511-160
25160270482534.512-200
321802854832--37o30’200
402003205538--37o30’240
502303556448--37o30’320
6529041O8263--37o30’320
8031O4309574--37o30’360
1OO35047011797--37o30’400
125400500143123--37o30’400
150480533167148--37o30’500
