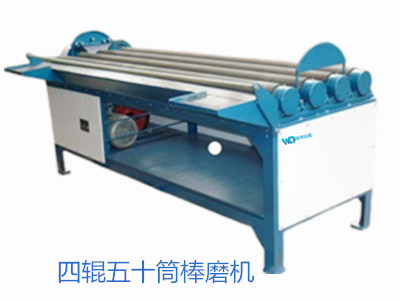

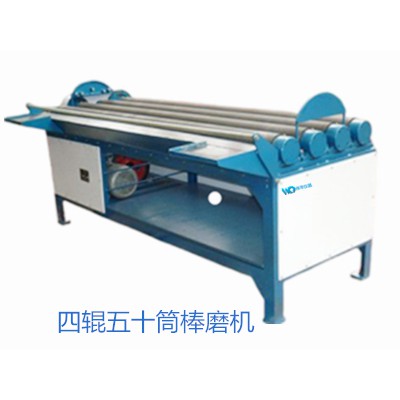

四辊五十筒型金矿制样多功能棒磨机适用于金矿分析样的制备,制得的样品粒度均匀，操作轻便、质量稳定，工作效率高。本机也适用于制备其他岩石矿物地质样品。
二、四辊五十筒技术特征：
l、碎样主要以磨削力为主,噪音低,特别是对样品中金的破碎效果较好,化验结果稳定,
2、样品在样筒中进行粉碎并自行混匀,对磨样粒度控制的安全系数大，样品粉碎以后不需要逐个进行过筛、混匀等繁重且有硅尘危害的操作。
3、自动定时器只计实际磨矿时间,中间停电的时间不计入,磨到指定的时间就自动停机，
四辊式一次可加工样品40个(Φ146筒)至55个(Φ108筒);由于机器的运转参数合理,一般l～2小时就可将40～50个样品同时粉碎至-200目。
三、四辊五十筒技术参数：
1、进料粒度：-2 mm
2、排料粒度：-180～-400目
3、样筒规格、容积: 见表一：样筒规格、容积
筒外径(mm) 筒内径(mm) 筒内高(mm) 容积(L) 棒径(mm)
Φ108 Φ97 125 0.92 18
Φ127 Φ115 159 1.65 22
Φ146 Φ134 185 2.6 24
4、四辊五十筒生产效率： 磨矿效率
样别 筒别 效率参数
金矿 127筒 27～45个/4～8h
金矿 146筒 24～40个/4～8h
一般地质样 108筒 30～50个/
5、主电机功率、转速：2.2KW、940r/min
6、清扫电机功率、转速： 370W 、940r/min
7、辊径与转速：Φ127mm，140、160r/min
8、外形尺寸(长×宽×高)：2180mm×966mm×868mm
9、整机重量：970Kg
|
项目 |
单位 |
数值 |
||
|
磨矿滚筒 |
容积 |
L |
1 |
2 |
|
直径*长度 |
mm |
85*130 |
120*180 |
|
|
数量 |
个 |
20 |
30 |
|
|
钢棒 |
直径*长度 |
mm |
20*125 |
22*175 |
|
数量 |
根 |
60 |
90 |
|
|
钢棒 |
对方*长度 |
mm |
20*125 |
22*175 |
|
数量 |
根 |
40 |
60 |
|
|
磨矿量 |
g |
75-210 |
250-400 |
|
|
给矿粒度 |
mm |
≦2 |
||
|
排料粒度 |
目 |
≦200 |
||
|
主动棍子转速 |
R/min |
165 200 |
||
|
电动机型号及功率 |
kw |
Y112M-6 2.2 |
||
|
外形尺寸（长*宽*高） |
mm |
2125*740*980 |
||
