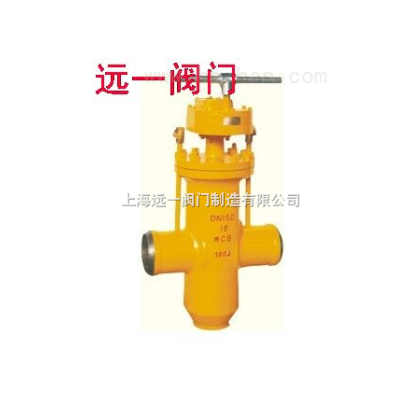

埋地燃气平板闸阀产品结构特点
● 阀体采用铸造结构。
● 阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达
到轻松开、关阀门。
● 阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
● 阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
● 阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
● 阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
● 采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
● 直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
埋地燃气平板闸阀主要外形尺寸
|
DN（mm）
|
尺寸 （mm） |
|||||
|
L
|
H |
H1 |
H2 |
A |
||
|
对焊 |
法兰 |
|||||
|
100 |
305 |
350 |
见主要外形尺寸
|
见主要外形尺寸
|
140 |
225 |
|
150 |
403 |
450 |
150 |
300 |
||
|
200 |
419 |
450 |
150 |
320 |
||
|
250 |
457 |
457 |
150 |
360 |
||
|
300 |
502 |
502 |
160 |
400 |
||
|
350 |
572 |
572 |
180 |
470 |
||
|
400 |
610 |
600 |
180 |
500 |
||
|
500 |
711 |
700 |
180 |
570 |
||
|
600 |
813 |
800 |
200 |
670 |
||
|
700 |
914 |
900 |
200 |
770 |
||
