产品名称：防爆温度控制器
防爆温度控制器用于控制伴热介质的温度，本温度控制器有BJW51A型和BJW86两种型号。BJW51A型是和CH型通用防爆接盒配套使用，它按隔爆型防爆电器要求设计和制造，防爆标志：“dellBT4”； 其外壳为铝合金具有重量轻、机械强度高、防腐能力强的特点。

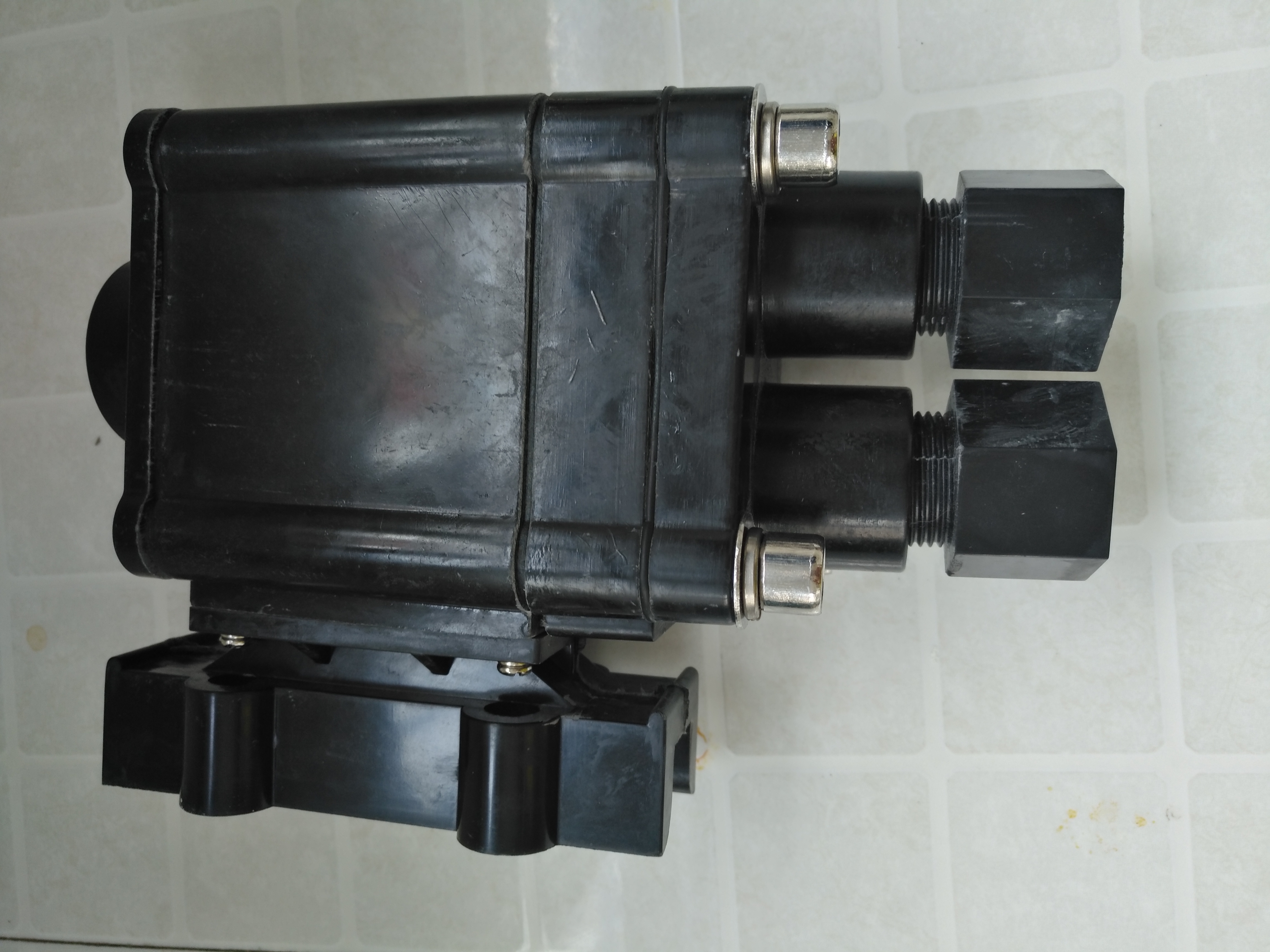

BJW86型防爆温度控制器是和增安型电源接线盒配套使用，它按增安型和隔爆型防爆电器要求设计和制造，防爆标志；“Exedm11BT4”；其外壳为高强度塑料。
防爆温度控制器主要技术性能指标：
额定电压：220V~380v
额定电流：15A 50A
调温范围：0~150℃、10~300℃
控温精度：±2℃
通断差动：≤4℃
控制电缆密封圈内径：14mm
防护等级：IP65
防爆合格证号：CJE×07.123
BJW-86/150度/40A温控器安装手册说明
BJW-86/150/40A温控器中感温包接触到的被控介质温度升高时，感温包中的液体受热膨胀，当被控介质超过设定温度时，触点断开，系统自动切断电源、停止伴热。此时，感温包温度慢慢降低，被控温度低于设定温度时触点重新闭合，又自动恢复送电。 温控器安装时感温包只能水平安装和垂直向下安装，否则会出现温度不稳定现象。先检查温控器通、断正常后，才能安装。
防爆温度控制器主要技术性能指标：
BJW-86防爆温度控制器与电热带配套使用后，可以控制管线温度，且可以调整温度设定值。
1、技术性能
|
型 号 |
额定电压 |
额定电流 |
控温范围 |
控温精度 |
防爆标志 |
防护等级 |
|
BJW-86 |
220V/380V |
40A |
0～150℃ |
±2.5℃ |
ExeⅡT4 |
IP65 |
|
BJW-51 |
220V/380V |
60A |
30～300℃ |
±2.5℃ |
ExeⅡT4 |
IP65 |
☆ 打开接线盒盖，拧下接线嘴，将进线和出线电缆穿过各自接线嘴，上紧接线盒盖。

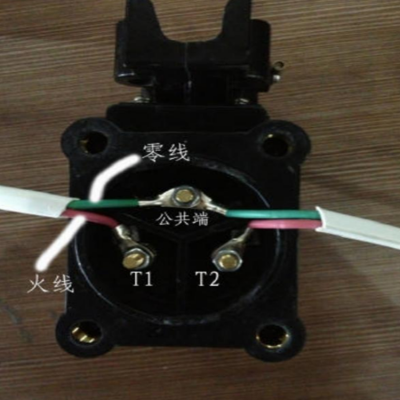

☆ 按接线腔内的接线图接好电缆，拧紧接线嘴，上紧接线盒盖。
☆ 打开温度调接盒外盖，将温度调整到所需控制温度处，然后拧紧外盖。
☆ 用卡箍将温控器底座固定在适当位置，并将温控探头紧贴在被测试温度的部位。
☆ 将控制出线接到电源盒腔内，与腔内电伴热带相接，温控器进线接入电网，检查无误后即可送电工作。
☆ 温控探头只能水平或竖直安装，否则会出现温度不稳定现象。
☆ 接线盒如有变形，裂痕和损坏，应停止使用，换新接线盒。
