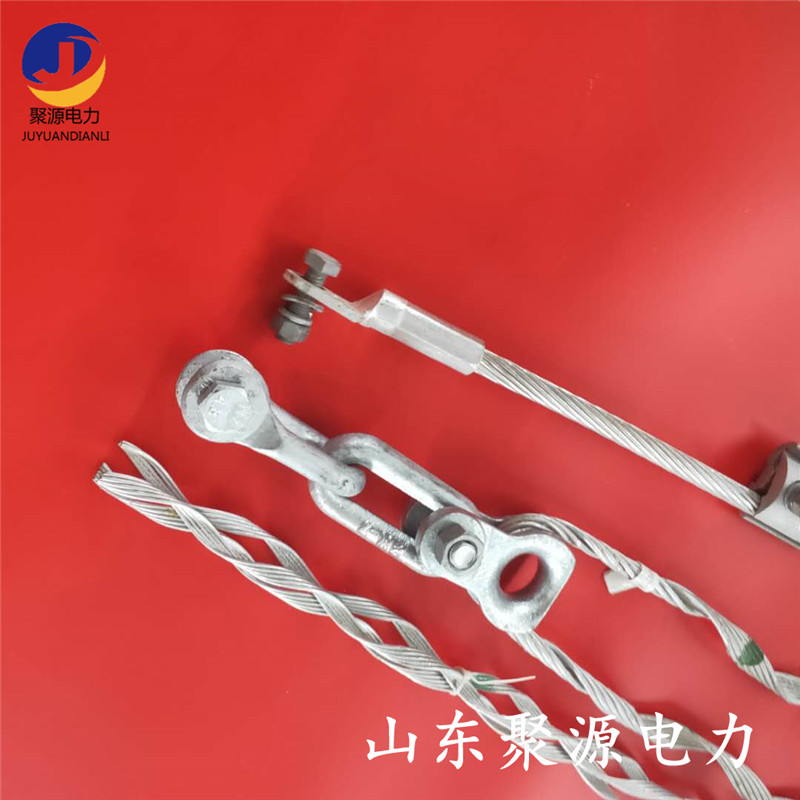

OPGW耐张线夹 架空线路直线杆用耐张串

用途：承受全张力、将OPGW光缆连接至终端杆塔、耐张杆塔的光缆接续杆塔上。用于OPGW管理线路耐张终端塔、耐张杆塔、转角（仰角）大于25°的杆塔和接续杆塔。预绞丝对OPGW光缆起到保护和提高抗振作用。预绞丝的特殊设计，可以保证耐张线夹本身不会产生对OPGW光缆造成损害的应力集中，从而保证光缆系统的正常寿命。

组成：内外层预绞式、U型挂环、延长环、TC嵌环、接地线等。

内层预绞丝--内层预绞丝根椐不同缆径由不同根数的铝包钢线在加工时制成螺旋形的四束，其铝层与OPGW光缆外层材料，具有很好的相融性，并在内侧敷一层微粒金刚砂，以在增加磨擦力，螺旋形内层预绞丝。两端弯向外侧，以免挤压光缆。线条的中心及对称两端涂有彩色标记，便于识别及快速安装。

嵌环--耐线预绞丝的拉力环夹嵌在它的糟内，保持可靠的电气接触，同时连接延长杆。

延长环：连接心形连接头及U形环。在受力程中起力的传递作用，同时也起增满足光缆的自然弯曲半径的作用。

延长环--电力线路中的标准件，与杆塔的紧固件连接。提供的接地跳线组件必须包含一根专用接地线，以及其一端同OPGW紧密配合的铝合金并沟线夹、另一端同杆塔连接的接地夹具

U形挂环--热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
